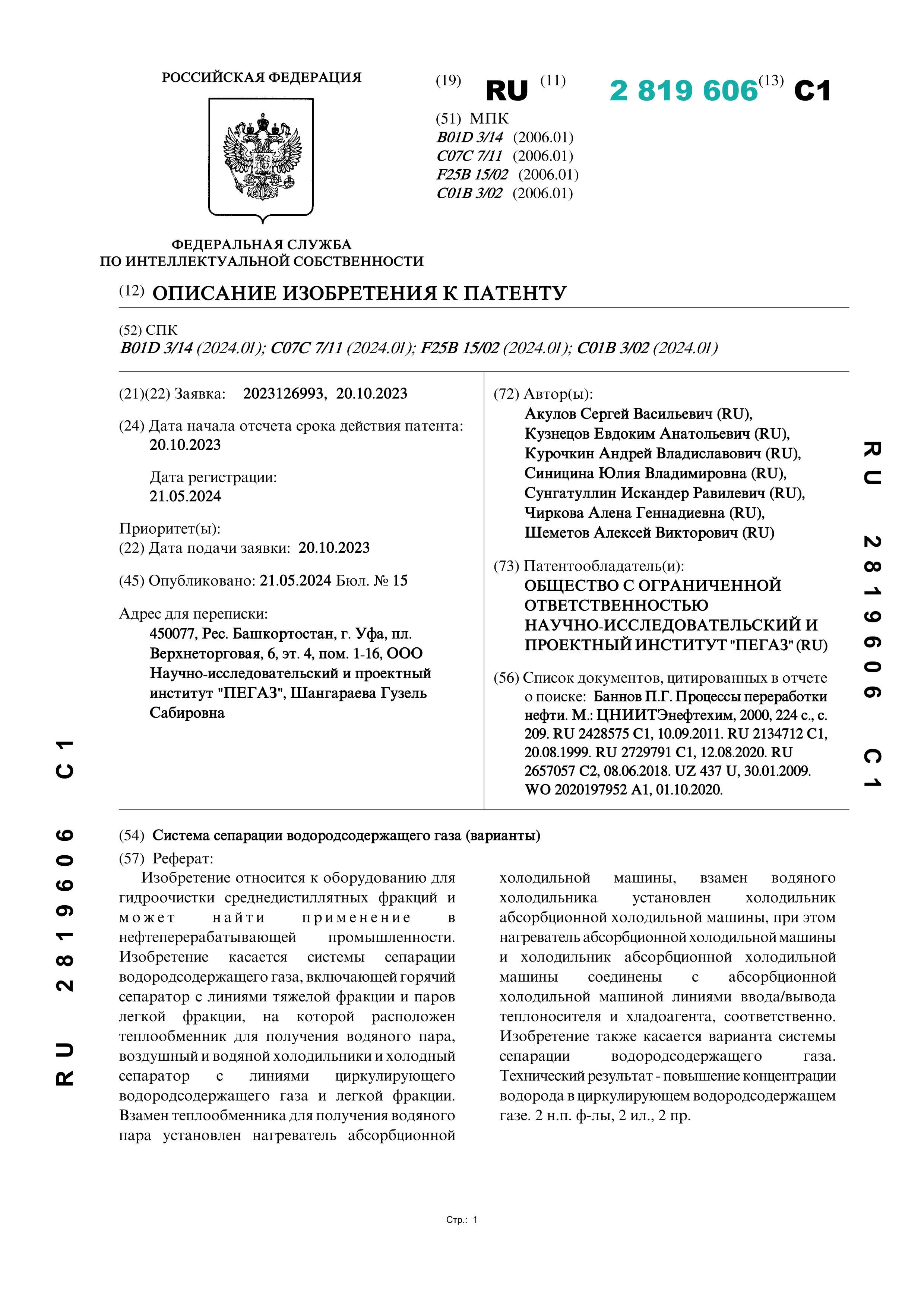

Система сепарации водородсодержащего газа (варианты)

Система сепарации водородсодержащего газа (варианты)

Автор: Акулов С. В., Кузнецов Е. А., Курочкин А. В.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к оборудованию для гидроочистки среднедистиллятных фракций и может найти применение в нефтеперерабатывающей промышленности. Изобретение касается системы сепарации водородсодержащего газа, включающей горячий сепаратор с линиями тяжелой фракции и паров легкой фракции, на которой расположен теплообменник для получения водяного пара, воздушный и водяной холодильники и холодный сепаратор с линиями циркулирующего водородсодержащего газа и легкой фракции. Взамен теплообменника для получения водяного пара установлен нагреватель абсорбционной холодильной машины, взамен водяного холодильника установлен холодильник абсорбционной холодильной машины, при этом нагреватель абсорбционной холодильной машины и холодильник абсорбционной холодильной машины соединены с абсорбционной холодильной машиной линиями ввода/вывода теплоносителя и хладоагента, соответственно. Изобретение также касается варианта системы сепарации водородсодержащего газа. Технический результат - повышение концентрации водорода в циркулирующем водородсодержащем газе.
