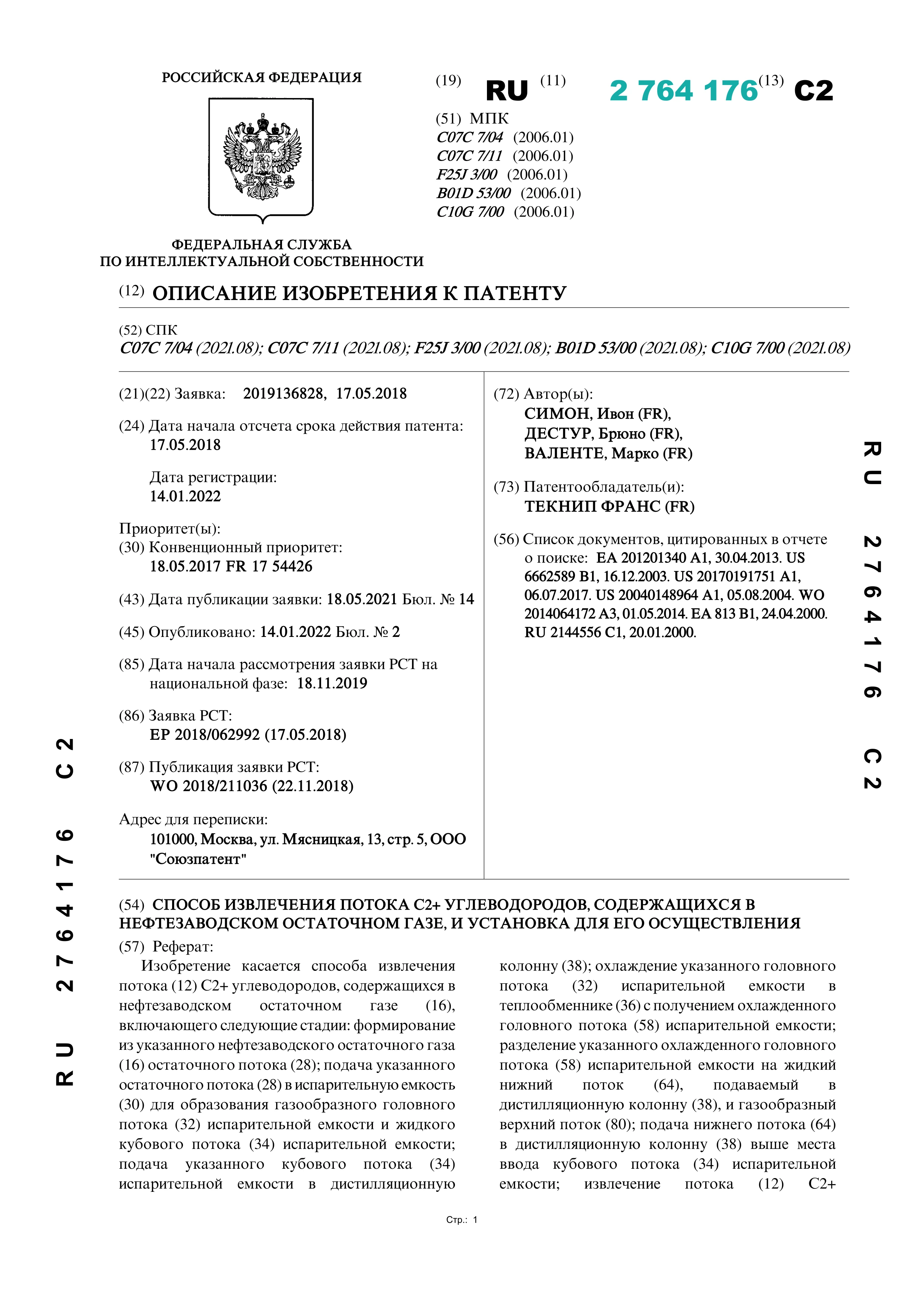

Способ извлечения потока C2+ углеводородов, содержащихся в нефтезаводском остаточном газе, и установка для его осуществления

Способ извлечения потока C2+ углеводородов, содержащихся в нефтезаводском остаточном газе, и установка для его осуществления

Автор: Симон И., Дестур Б., Валенте М.

Год: 2018Язык: РусскийТип: Патенты

Изобретение касается способа извлечения потока (12) С2+ углеводородов, содержащихся в нефтезаводском остаточном газе (16), включающего следующие стадии: формирование из указанного нефтезаводского остаточного газа (16) остаточного потока (28); подача указанного остаточного потока (28) в испарительную емкость (30) для образования газообразного головного потока (32) испарительной емкости и жидкого кубового потока (34) испарительной емкости; подача указанного кубового потока (34) испарительной емкости в дистилляционную колонну (38); охлаждение указанного головного потока (32) испарительной емкости в теплообменнике (36) с получением охлажденного головного потока (58) испарительной емкости; разделение указанного охлажденного головного потока (58) испарительной емкости на жидкий нижний поток (64), подаваемый в дистилляционную колонну (38), и газообразный верхний поток (80); подача нижнего потока (64) в дистилляционную колонну (38) выше места ввода кубового потока (34) испарительной емкости; извлечение потока (12) С2+ углеводородов в кубовой части дистилляционной колонны (38); отведение газообразного головного потока (72) в головной части дистилляционной колонны (38); формирование по меньшей мере одного потока (14) эффлюента из головного потока (72) дистилляционной колонны и/или из верхнего потока (80); нагревание указанного или каждого потока (14) эффлюента в теплообменнике (36) за счет теплообмена с головным потоком (32) испарительной емкости. Разделение охлажденного головного потока (58) испарительной емкости включает подачу охлажденного головного потока (58) испарительной емкости в абсорбер (40) и введение богатого метаном потока (42) в абсорбер (40) для приведения охлажденного головного потока (58) испарительной емкости в контакт с богатым метаном потоком (42), при этом мольное содержание метана в богатом метаном потоке (42) составляет более 90 мол.%. Изобретение также касается установки (10) для извлечения потока (12) С2+ углеводородов из нефтезаводского остаточного газа (16). Технический результат - эффективное и стабильное извлечение из нефтезаводского остаточного газа ценных продуктов, ограничивая в то же время капиталовложения и эксплуатационные затраты способа.
