Автор: Кротов А.С., Масликова С.В., Крикунова М.П., Самохвалов Я.П.
Год: 2022Язык: РусскийТип: Патенты

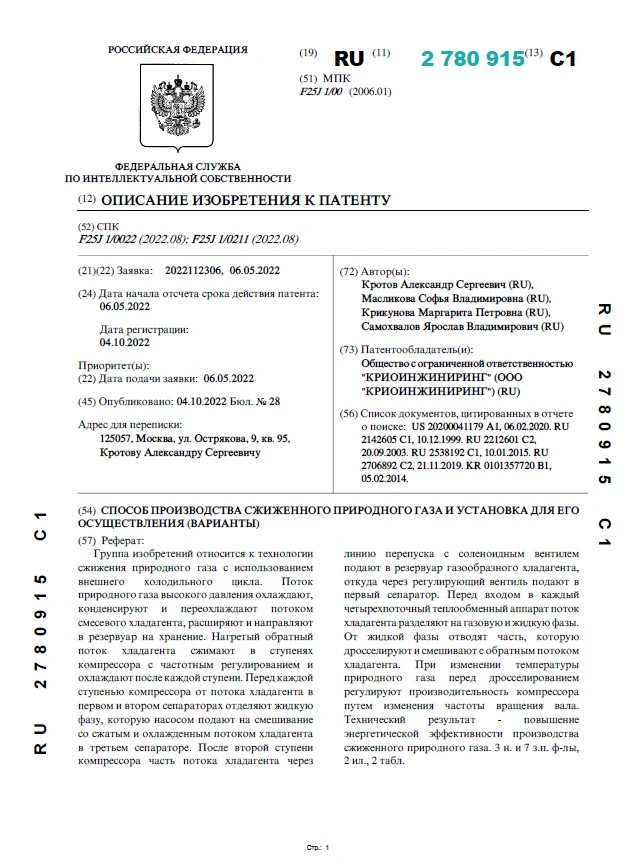

Группа изобретений относится к технологии сжижения природного газа с использованием внешнего холодильного цикла. Поток природного газа высокого давления охлаждают, конденсируют и переохлаждают потоком смесевого хладагента, расширяют и направляют в резервуар на хранение. Нагретый обратный поток хладагента сжимают в ступенях компрессора с частотным регулированием и охлаждают после каждой ступени. Перед каждой ступенью компрессора от потока хладагента в первом и втором сепараторах отделяют жидкую фазу, которую насосом подают на смешивание со сжатым и охлажденным потоком хладагента в третьем сепараторе. После второй ступени компрессора часть потока хладагента через линию перепуска с соленоидным вентилем подают в резервуар газообразного хладагента, откуда через регулирующий вентиль подают в первый сепаратор. Перед входом в каждый четырехпоточный теплообменный аппарат поток хладагента разделяют на газовую и жидкую фазы. От жидкой фазы отводят часть, которую дросселируют и смешивают с обратным потоком хладагента. При изменении температуры природного газа перед дросселированием регулируют производительность компрессора путем изменения частоты вращения вала. Технический результат – повышение энергетической эффективности производства сжиженного природного газа.
