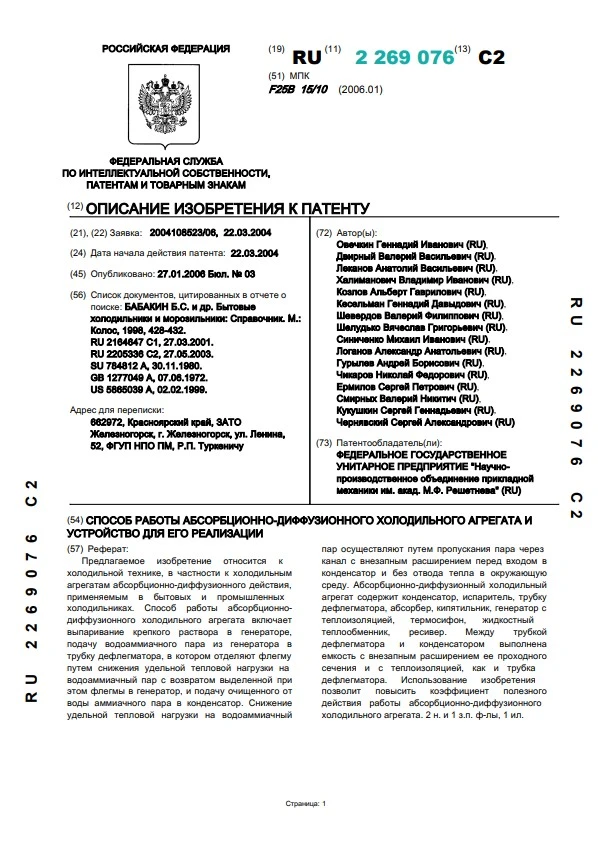

Способ работы абсорбционно-диффузионного холодильного агрегата и устройство для его реализации

Способ работы абсорбционно-диффузионного холодильного агрегата и устройство для его реализации

Автор: Овечкин Г.И. Двирный В.В., Леканов А.В.

Год: 2004Язык: РусскийТип: Патенты

Предлагаемое изобретение относится к холодильной технике, в частности к холодильным агрегатам абсорбционно-диффузионного действия, применяемым в бытовых и промышленных холодильниках. Способ работы абсорбционно-диффузионного холодильного агрегата включает выпаривание крепкого раствора в генераторе, подачу водоаммиачного пара из генератора в трубку дефлегматора, в котором отделяют флегму путем снижения удельной тепловой нагрузки на водоаммиачный пар с возвратом выделенной при этом флегмы в генератор, и подачу очищенного от воды аммиачного пара в конденсатор. Снижение удельной тепловой нагрузки на водоаммиачный пар осуществляют путем пропускания пара через канал с внезапным расширением перед входом в конденсатор и без отвода тепла в окружающую среду. Абсорбционно-диффузионный холодильный агрегат содержит конденсатор, испаритель, трубку дефлегматора, абсорбер, кипятильник, генератор с теплоизоляцией, термосифон, жидкостный теплообменник, ресивер. Между трубкой дефлегматора и конденсатором выполнена емкость с внезапным расширением ее проходного сечения и с теплоизоляцией, как и трубка дефлегматора. Использование изобретения позволит повысить коэффициент полезного действия работы абсорбционно-диффузионного холодильного агрегата.
