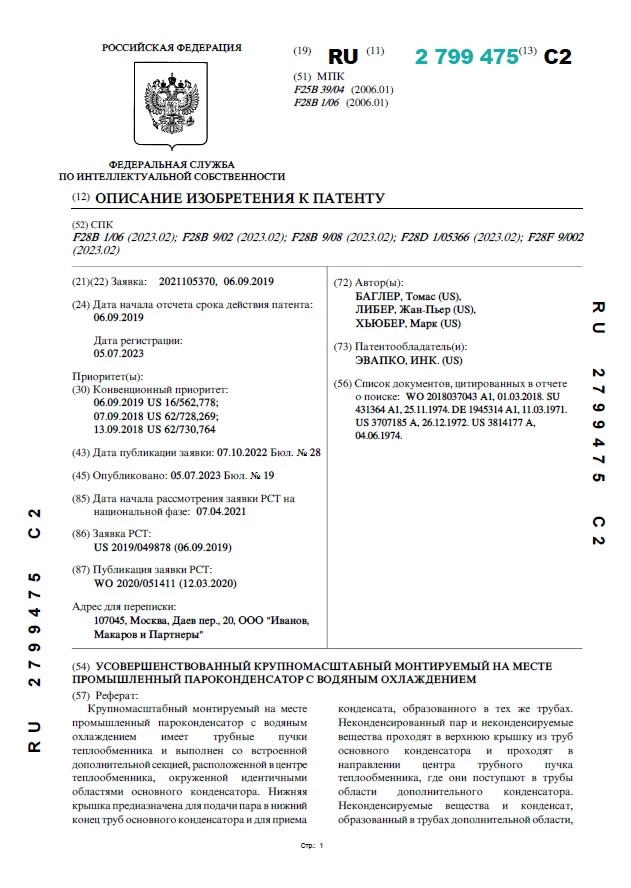

Автор: Баглер Т., Либер Ж-П., Хьюбер М.
имеет трубные пучки теплообменника и выполнен со встроенной дополнительной секцией, расположенной в центре теплообменника, окруженной идентичными областями основного конденсатора. Нижняя крышка предназначена для подачи пара в нижний конец труб основного конденсатора и для приема конденсата, образованного в тех же трубах. Неконденсированный пар и неконденсируемые вещества проходят в верхнюю крышку из труб основного конденсатора и проходят в направлении центра трубного пучка теплообменника, где они поступают в трубы области дополнительного конденсатора. Неконденсируемые вещества и конденсат, образованный в трубах дополнительной области, поступают в дополнительную нижнюю крышку внутри основной нижней крышки и выходят из дополнительной нижней крышки через выпускное сопло. Каждую ячейку конденсатора снабжает один стояк, который подает пар в верхний парораспределительный коллектор, висящий на несущей конструкции трубного пучка и непосредственно под ней.
