Установка частичного сжижения природного газа

Установка частичного сжижения природного газа

Автор: Краковский Б.Д., Мартынов В.А., Попов О.М.

Год: 2006Язык: РусскийТип: Патенты

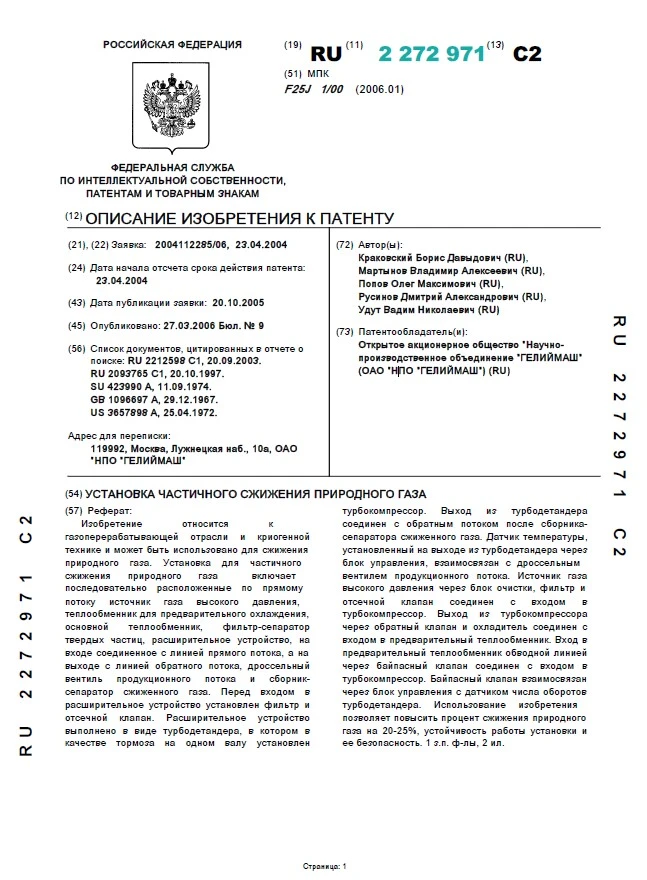

Изобретение относится к газоперерабатывающей отрасли и криогенной технике и может быть использовано для сжижения природного газа. Установка для частичного сжижения природного газа включает последовательно расположенные по прямому потоку источник газа высокого давления, теплообменник для предварительного охлаждения, основной теплообменник, фильтр-сепаратор твердых частиц, расширительное устройство, на входе соединенное с линией прямого потока, а на выходе с линией обратного потока, дроссельный вентиль продукционного потока и сборник-сепаратор сжиженного газа. Перед входом в расширительное устройство установлен фильтр и отсечной клапан. Расширительное устройство выполнено в виде турбодетандера, в котором в качестве тормоза на одном валу установлен турбокомпрессор. Выход из турбодетандера соединен с обратным потоком после сборника-сепаратора сжиженного газа. Датчик температуры, установленный на выходе из турбодетандера через блок управления, взаимосвязан с дроссельным вентилем продукционного потока. Источник газа высокого давления через блок очистки, фильтр и отсечной клапан соединен с входом в турбокомпрессор. Выход из турбокомпрессора через обратный клапан и охладитель соединен с входом в предварительный теплообменник. Вход в предварительный теплообменник обводной линией через байпасный клапан соединен с входом в турбокомпрессор. Байпасный клапан взаимосвязан через блок управления с датчиком числа оборотов турбодетандера. Использование изобретения позволяет повысить процент сжижения природного газа на 20-25%, устойчивость работы установки и ее безопасность.
