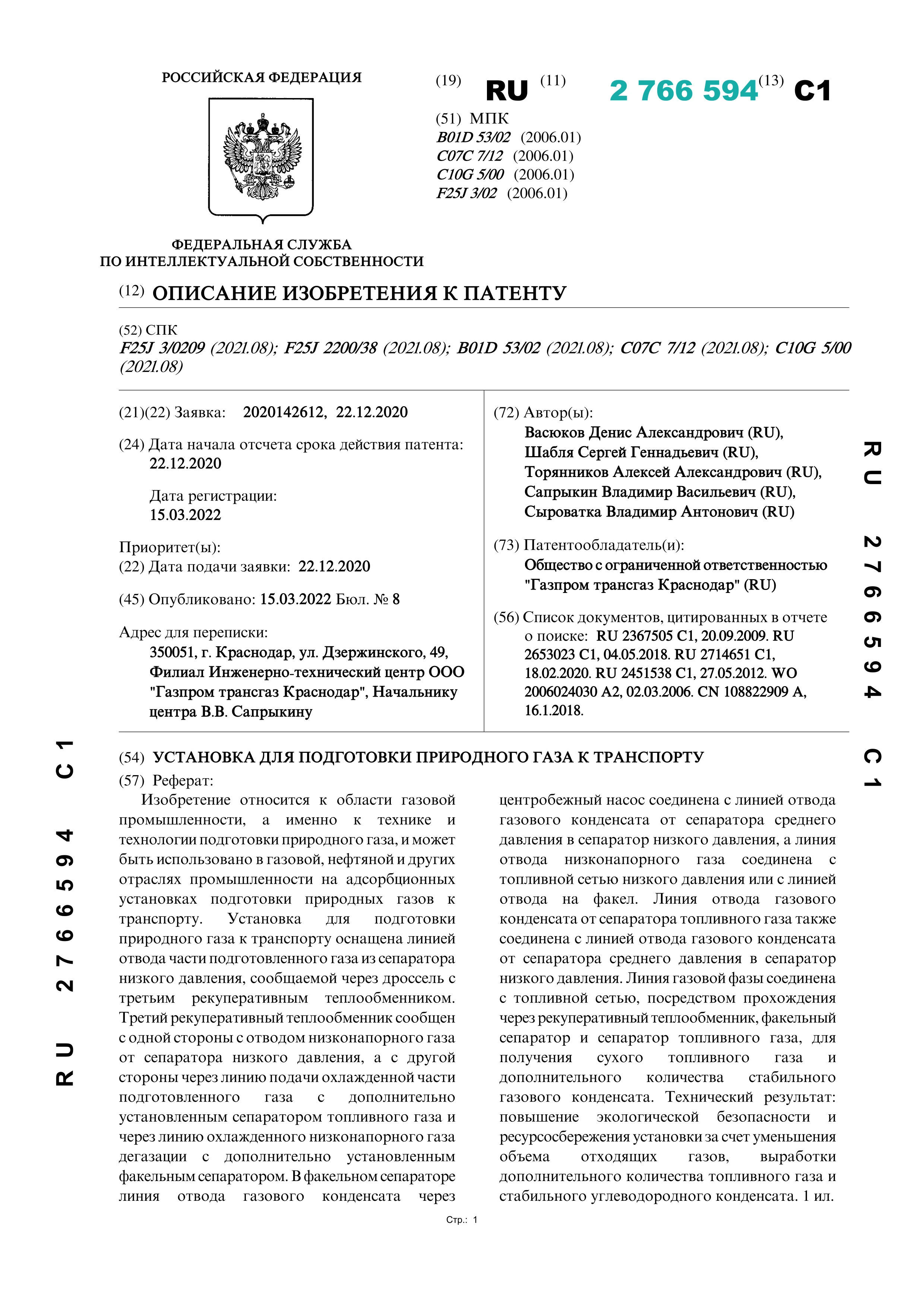

Установка для подготовки природного газа к транспорту

Установка для подготовки природного газа к транспорту

Автор: Васюков Д. А., Шабля С. Г., Торянников А. А.

Год: 2020Язык: РусскийТип: Патенты

Изобретение относится к области газовой промышленности, а именно к технике и технологии подготовки природного газа, и может быть использовано в газовой, нефтяной и других отраслях промышленности на адсорбционных установках подготовки природных газов к транспорту. Установка для подготовки природного газа к транспорту оснащена линией отвода части подготовленного газа из сепаратора низкого давления, сообщаемой через дроссель с третьим рекуперативным теплообменником. Третий рекуперативный теплообменник сообщен с одной стороны с отводом низконапорного газа от сепаратора низкого давления, а с другой стороны через линию подачи охлажденной части подготовленного газа с дополнительно установленным сепаратором топливного газа и через линию охлажденного низконапорного газа дегазации с дополнительно установленным факельным сепаратором. В факельном сепараторе линия отвода газового конденсата через центробежный насос соединена с линией отвода газового конденсата от сепаратора среднего давления в сепаратор низкого давления, а линия отвода низконапорного газа соединена с топливной сетью низкого давления или с линией отвода на факел. Линия отвода газового конденсата от сепаратора топливного газа также соединена с линией отвода газового конденсата от сепаратора среднего давления в сепаратор низкого давления. Линия газовой фазы соединена с топливной сетью, посредством прохождения через рекуперативный теплообменник, факельный сепаратор и сепаратор топливного газа, для получения сухого топливного газа и дополнительного количества стабильного газового конденсата. Технический результат: повышение экологической безопасности и ресурсосбережения установки за счет уменьшения объема отходящих газов, выработки дополнительного количества топливного газа и стабильного углеводородного конденсата.
