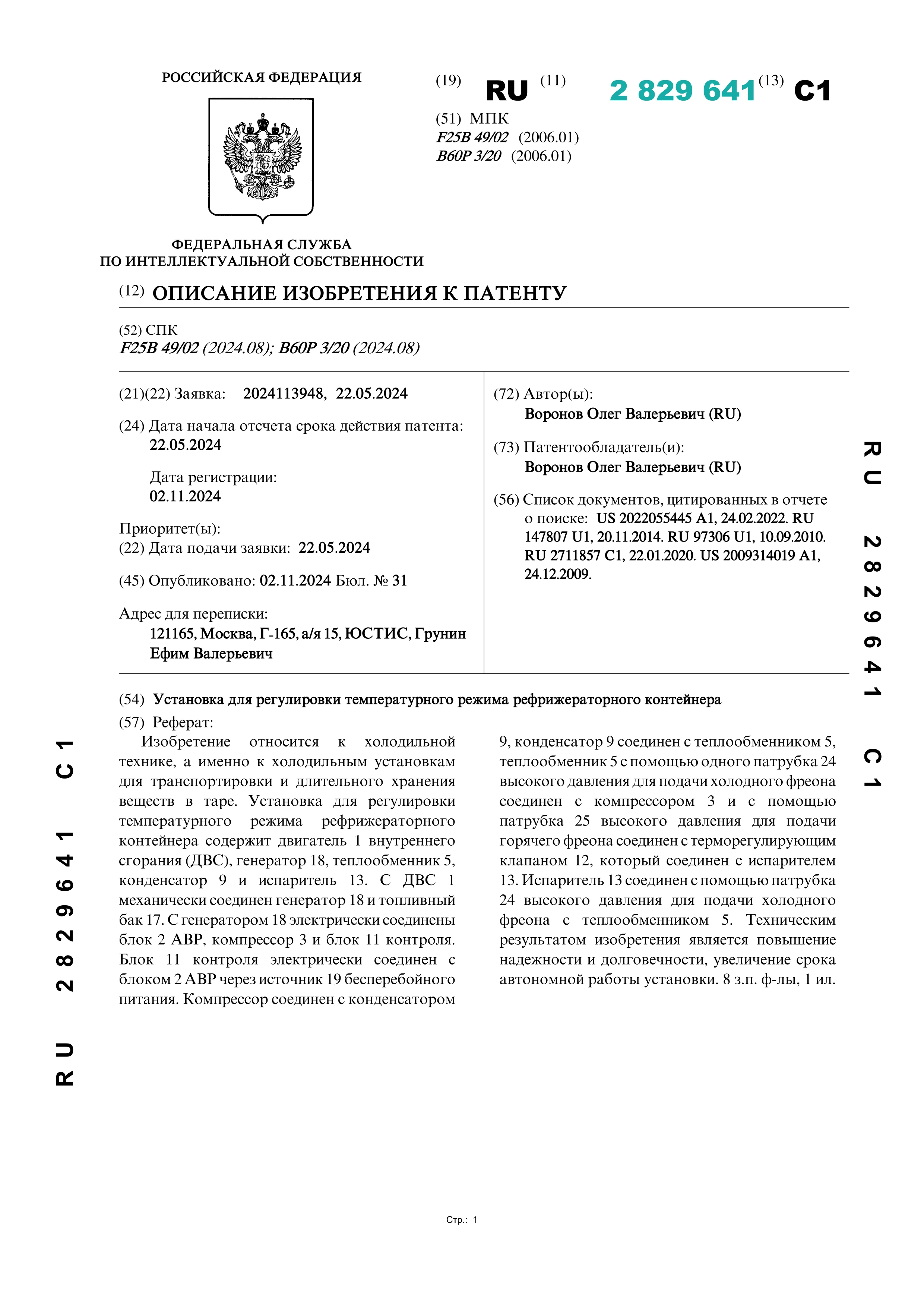

Установка для регулировки температурного режима рефрижераторного контейнера

Установка для регулировки температурного режима рефрижераторного контейнера

Автор: Воронов О. В.

Год: 2024Язык: РусскийТип: Патенты

Изобретение относится к холодильной технике, а именно к холодильным установкам для транспортировки и длительного хранения веществ в таре. Установка для регулировки температурного режима рефрижераторного контейнера содержит двигатель 1 внутреннего сгорания (ДВС), генератор 18, теплообменник 5, конденсатор 9 и испаритель 13. С ДВС 1 механически соединен генератор 18 и топливный бак 17. С генератором 18 электрически соединены блок 2 АВР, компрессор 3 и блок 11 контроля. Блок 11 контроля электрически соединен с блоком 2 АВР через источник 19 бесперебойного питания. Компрессор соединен с конденсатором 9, конденсатор 9 соединен с теплообменником 5, теплообменник 5 с помощью одного патрубка 24 высокого давления для подачи холодного фреона соединен с компрессором 3 и с помощью патрубка 25 высокого давления для подачи горячего фреона соединен с терморегулирующим клапаном 12, который соединен с испарителем 13. Испаритель 13 соединен с помощью патрубка 24 высокого давления для подачи холодного фреона с теплообменником 5. Техническим результатом изобретения является повышение надежности и долговечности, увеличение срока автономной работы установки.
