Криостат

Автор: Духанин Ю. И.

Год: 2024Язык: РусскийТип: Патенты

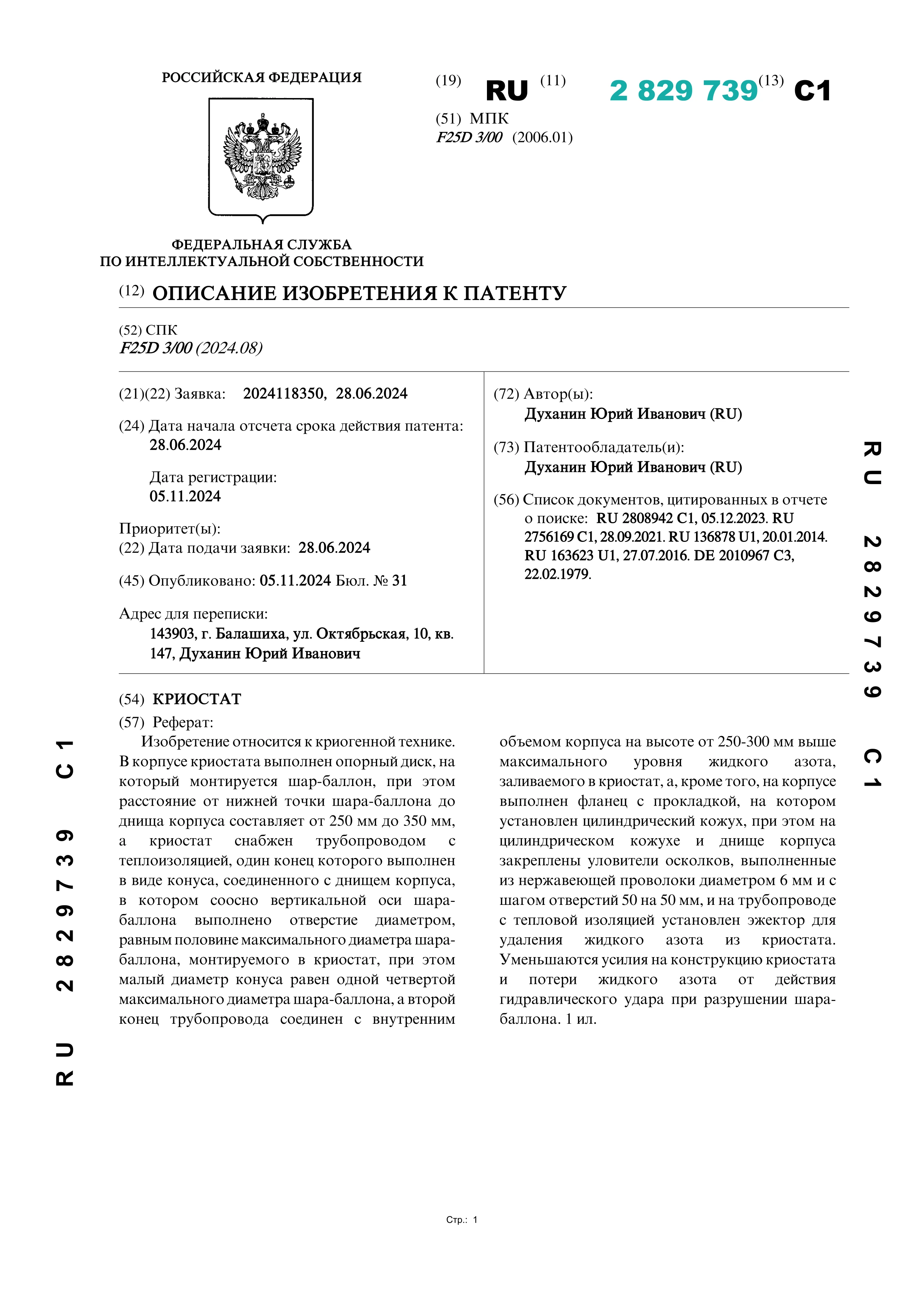

Изобретение относится к криогенной технике. В корпусе криостата выполнен опорный диск, на который монтируется шар-баллон, при этом расстояние от нижней точки шара-баллона до днища корпуса составляет от 250 мм до 350 мм, а криостат снабжен трубопроводом с теплоизоляцией, один конец которого выполнен в виде конуса, соединенного с днищем корпуса, в котором соосно вертикальной оси шара- баллона выполнено отверстие диаметром, равным половине максимального диаметра шара- баллона, монтируемого в криостат, при этом малый диаметр конуса равен одной четвертой максимального диаметра шара-баллона, а второй конец трубопровода соединен с внутренним объемом корпуса на высоте от 250-300 мм выше максимального уровня жидкого азота, заливаемого в криостат, а, кроме того, на корпусе выполнен фланец с прокладкой, на котором установлен цилиндрический кожух, при этом на цилиндрическом кожухе и днище корпуса закреплены уловители осколков, выполненные из нержавеющей проволоки диаметром 6 мм и с шагом отверстий 50 на 50 мм, и на трубопроводе с тепловой изоляцией установлен эжектор для удаления жидкого азота из криостата. Уменьшаются усилия на конструкцию криостата и потери жидкого азота от действия гидравлического удара при разрушении шара-баллона.
