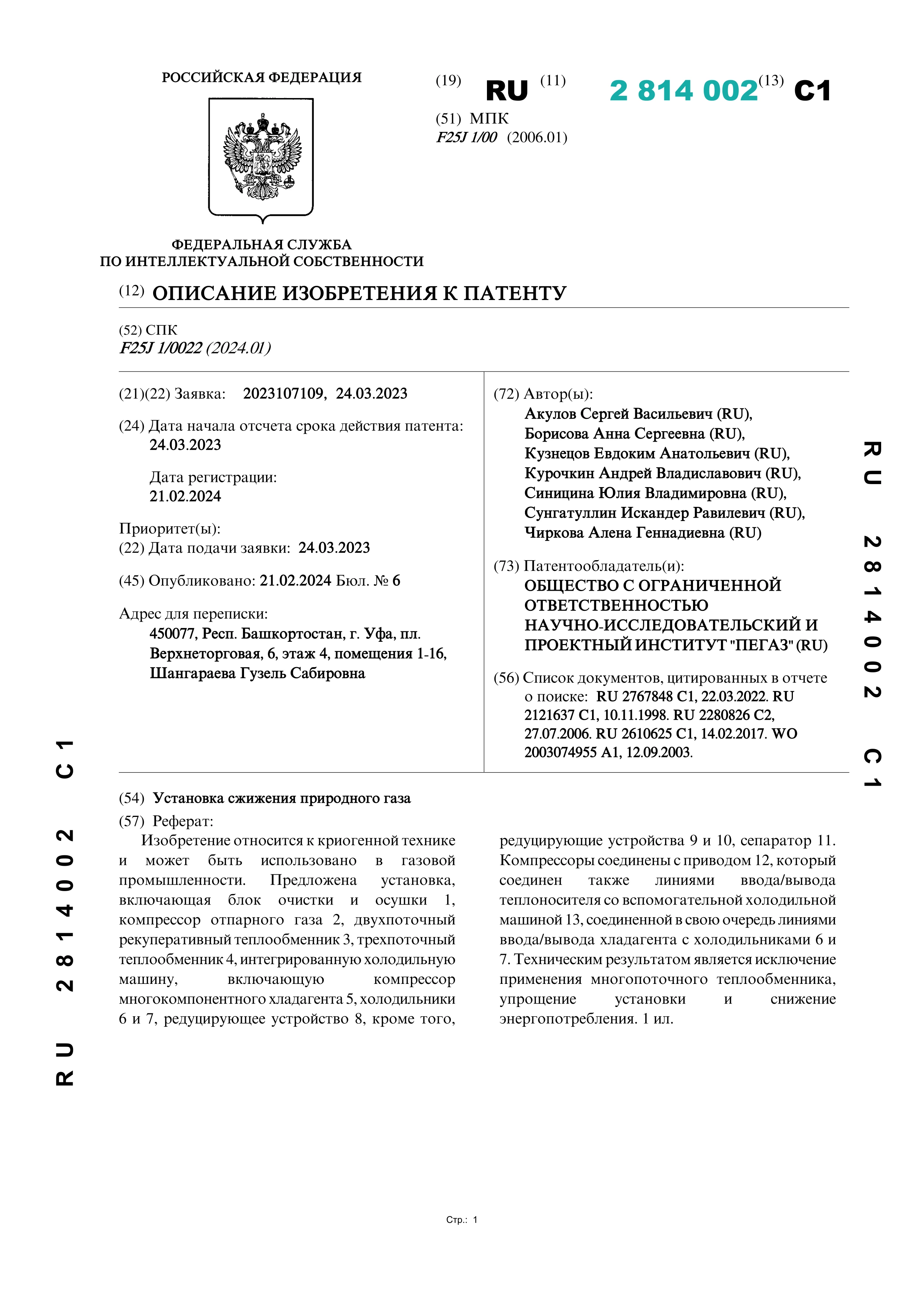

Установка сжижения природного газа

Установка сжижения природного газа

Автор: Акулов С. В., Борисова А. С., Кузнецов Е. А.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к криогенной технике и может быть использовано в газовой промышленности. Предложена установка, включающая блок очистки и осушки 1, компрессор отпарного газа 2, двухпоточный рекуперативный теплообменник 3, трехпоточный теплообменник 4, интегрированную холодильную машину, включающую компрессор многокомпонентного хладагента 5, холодильники 6 и 7, редуцирующее устройство 8, кроме того, редуцирующие устройства 9 и 10, сепаратор 11. Компрессоры соединены с приводом 12, который соединен также линиями ввода/вывода теплоносителя со вспомогательной холодильной машиной 13, соединенной в свою очередь линиями ввода/вывода хладагента с холодильниками 6 и 7. Техническим результатом является исключение применения многопоточного теплообменника, упрощение установки и снижение энергопотребления.
