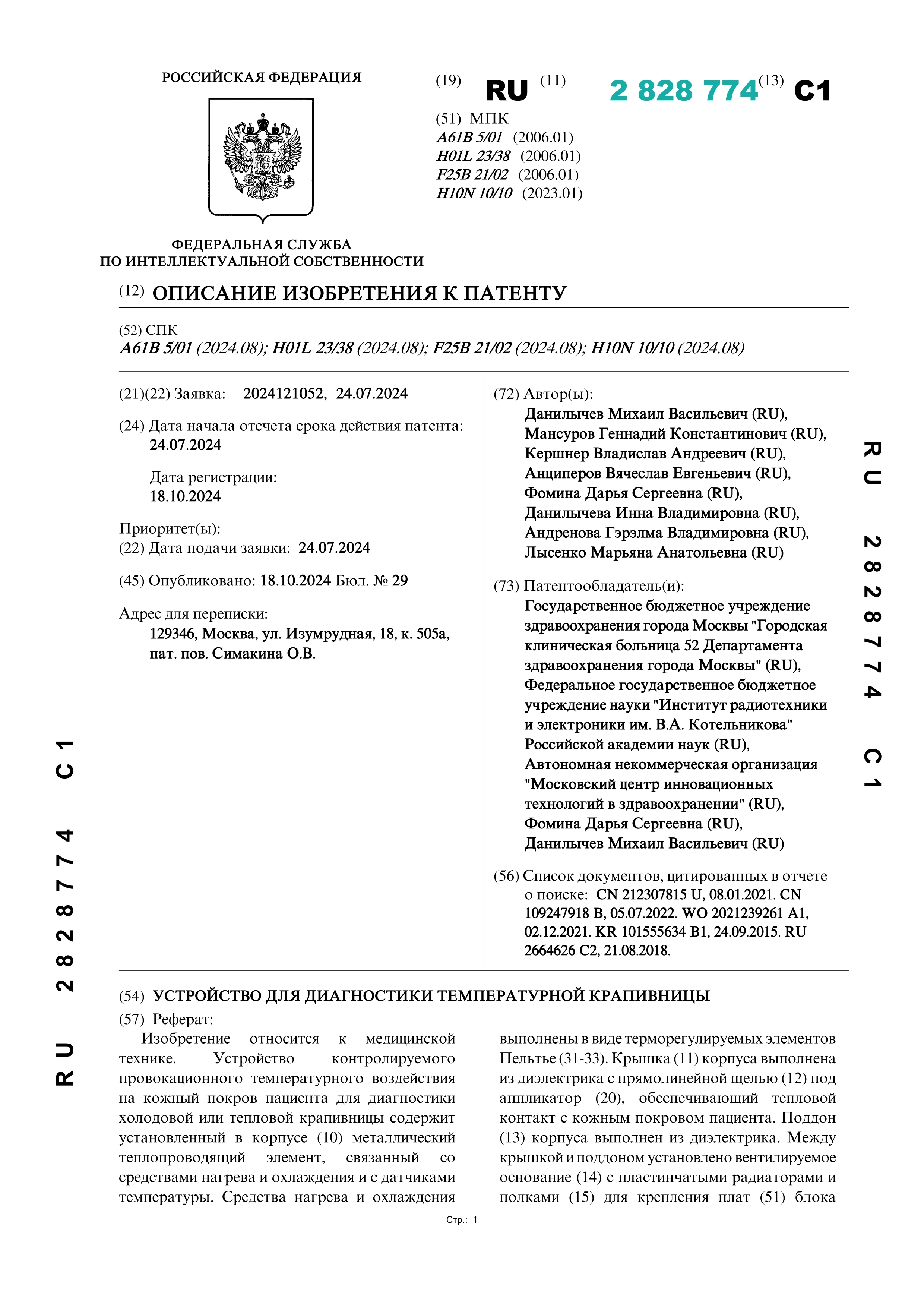

Устройство для диагностики температурной крапивницы

Устройство для диагностики температурной крапивницы

Автор: Данилычев М. В., Мансуров Г. К., Кершнер В. А.

Год: 2024Язык: РусскийТип: Патенты

Изобретение относится к медицинской технике. Устройство контролируемого провокационного температурного воздействия на кожный покров пациента для диагностики холодовой или тепловой крапивницы содержит установленный в корпусе (10) металлический теплопроводящий элемент, связанный со средствами нагрева и охлаждения и с датчиками температуры. Средства нагрева и охлаждения выполнены в виде терморегулируемых элементов Пельтье (31-33). Крышка (11) корпуса выполнена из диэлектрика с прямолинейной щелью (12) под аппликатор (20), обеспечивающий тепловой контакт с кожным покровом пациента. Поддон (13) корпуса выполнен из диэлектрика. Между крышкой и поддоном установлено вентилируемое основание (14) с пластинчатыми радиаторами и полками (15) для крепления плат (51) блока управления и контроля. На широкой боковой поверхности корпуса размещены вентиляционными отверстия под воздушные приточные вентиляторы (171, 172), на узких боковых поверхностях (18) корпуса – отверстия (181) под пластинчатые радиаторы (191). В основании установлена перегородка для раздельного направления воздушных потоков от каждого вентилятора к соответствующему радиатору. Теплопроводящий элемент выполнен из углового неравнобокого алюминиевого профиля с первой вертикальной и второй горизонтальной полками. Вертикальная полка своей кромкой размещена в щели на крышке корпуса. Нижняя сторона второй полки своими концами в зонах свободных от наличия первой полки присоединена к контактным поверхностям элементов Пельтье. Противоположные контактные поверхности элементов Пельтье установлены на наружной стороне стенки основания. Датчики температуры (40) размещены на нижней стороне второй полки равномерно по длине первой полки и установлены в месте уголкового соединения полок. Достигается повышение точности задания температурного профиля аппликатора в месте контакта с кожным покровом.
