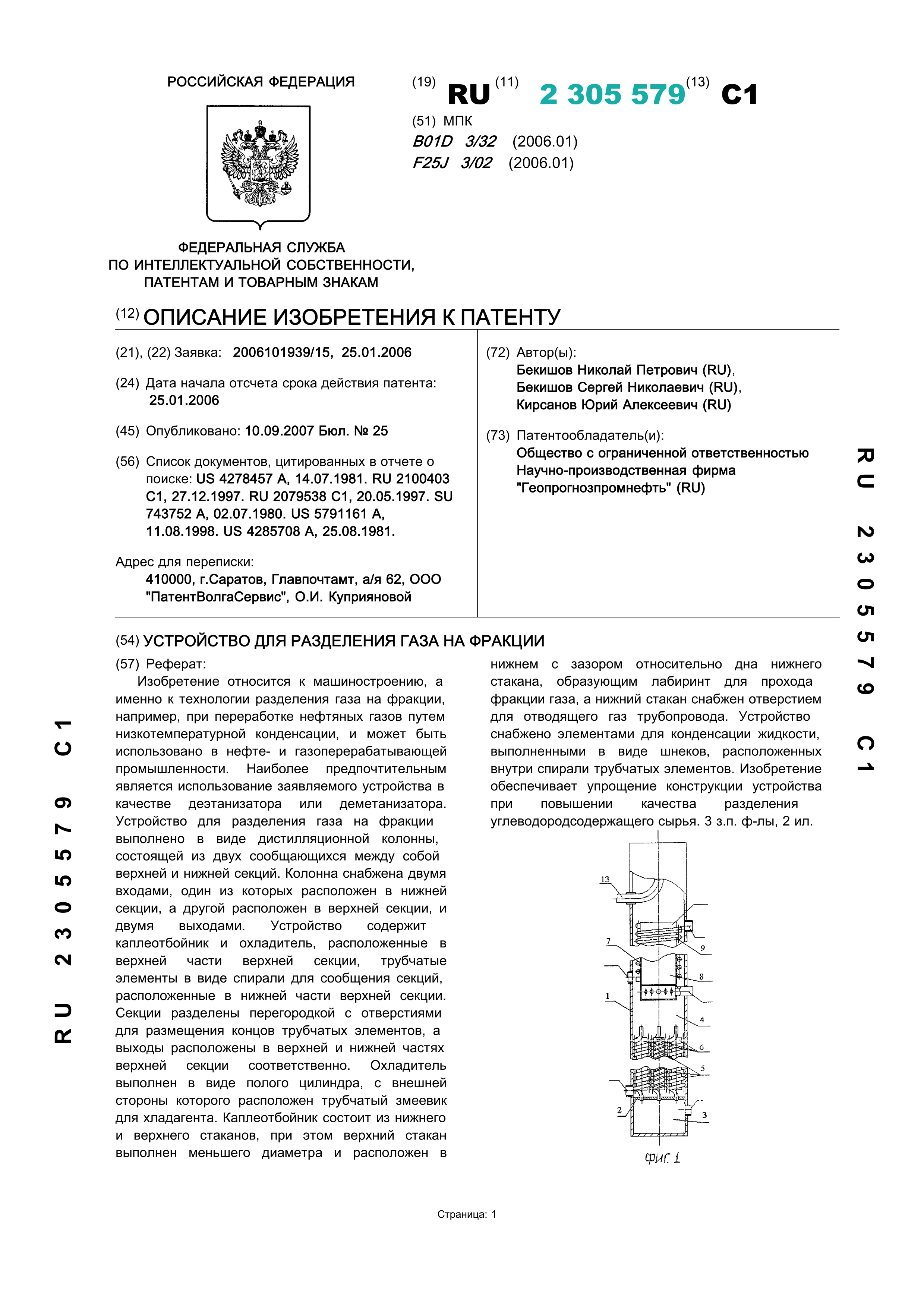

Устройство для разделения газа на фракции

Устройство для разделения газа на фракции

Автор: Бекишов Н. П., Бекишов С. Н., Кирсанов Ю. А.

Год: 2006Язык: РусскийТип: Патенты

Изобретение относится к машиностроению, а именно к технологии разделения газа на фракции, например, при переработке нефтяных газов путем низкотемпературной конденсации, и может быть использовано в нефте- и газоперерабатывающей промышленности. Наиболее предпочтительным является использование заявляемого устройства в качестве деэтанизатора или деметанизатора. Устройство для разделения газа на фракции выполнено в виде дистилляционной колонны, состоящей из двух сообщающихся между собой верхней и нижней секций. Колонна снабжена двум входами, один из которых расположен в нижней секции, а другой расположен в верхней секции, и двум выходами. Устройство содержит каплеотбойник и охладитель, расположенные в верхней части верхней секции, трубчатые элементы в виде спирали для сообщения секций, расположенные в нижней части верхней секции. Секции разделены перегородкой с отверстиями для размещения концов трубчатых элементов, а выходы расположены в верхней и нижней частях верхней секции соответственно. Охладитель выполнен в виде полого цилиндра, с внешней стороны которого расположен трубчатый змеевик для хладагента. Каплеотбойник состоит из нижнего и верхнего стаканов, при этом верхний стакан выполнен меньшего диаметра и расположен в нижнем с зазором относительно дна нижнего стакана, образующим лабиринт для прохода фракции газа, а нижний стакан снабжен отверстием для отводящего газ трубопровода. Устройство снабжено элементами для конденсации жидкости, выполненными в виде шнеков, расположенных внутри спирали трубчатых элементов. Изобретение обеспечивает упрощение конструкции устройства при повышении качества разделения углеводородсодержащего сырья.
