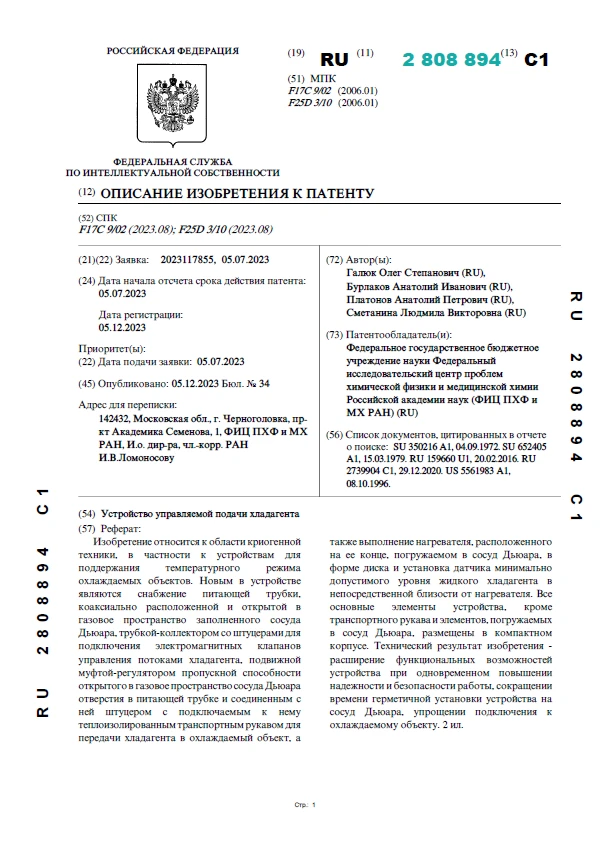

Устройство управляемой подачи хладагента

Устройство управляемой подачи хладагента

Автор: Галюк О. С., Бурлаков А. И., Платонов А. П.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к области криогенной техники, в частности к устройствам для поддержания температурного режима охлаждаемых объектов. Новым в устройстве являются снабжение питающей трубки, коаксиально расположенной и открытой в газовое пространство заполненного сосуда Дьюара, трубкой-коллектором со штуцерами для подключения электромагнитных клапанов управления потоками хладагента, подвижной муфтой-регулятором пропускной способности открытого в газовое пространство сосуда Дьюара отверстия в питающей трубке и соединенным с ней штуцером с подключаемым к нему теплоизолированным транспортным рукавом для передачи хладагента в охлаждаемый объект, а также выполнение нагревателя, расположенного на ее конце, погружаемом в сосуд Дьюара, в форме диска и установка датчика минимально допустимого уровня жидкого хладагента в непосредственной близости от нагревателя. Все основные элементы устройства, кроме транспортного рукава и элементов, погружаемых в сосуд Дьюара, размещены в компактном корпусе. Технический результат изобретения - расширение функциональных возможностей устройства при одновременном повышении надежности и безопасности работы, сокращении времени герметичной установки устройства на сосуд Дьюара, упрощении подключения к охлаждаемому объекту.
