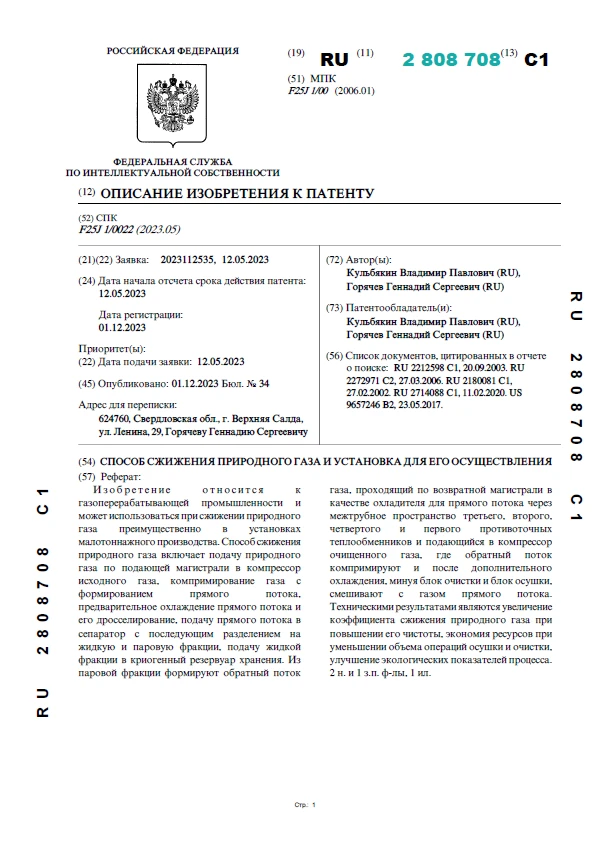

Способ сжижения природного газа и установка для его осуществления

Способ сжижения природного газа и установка для его осуществления

Автор: Кульбякин В. П., Горячев Г. С.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к газоперерабатывающей промышленности и может использоваться при сжижении природного газа преимущественно в установках малотоннажного производства. Способ сжижения природного газа включает подачу природного газа по подающей магистрали в компрессор исходного газа, компримирование газа с формированием прямого потока, предварительное охлаждение прямого потока и его дросселирование, подачу прямого потока в сепаратор с последующим разделением на жидкую и паровую фракции, подачу жидкой фракции в криогенный резервуар хранения. Из паровой фракции формируют обратный поток газа, проходящий по возвратной магистрали в качестве охладителя для прямого потока через межтрубное пространство третьего, второго, четвертого и первого противоточных теплообменников и подающийся в компрессор очищенного газа, где обратный поток компримируют и после дополнительного охлаждения, минуя блок очистки и блок осушки, смешивают с газом прямого потока. Техническими результатами являются увеличение коэффициента сжижения природного газа при повышении его чистоты, экономия ресурсов при уменьшении объема операций осушки и очистки, улучшение экологических показателей процесса.
