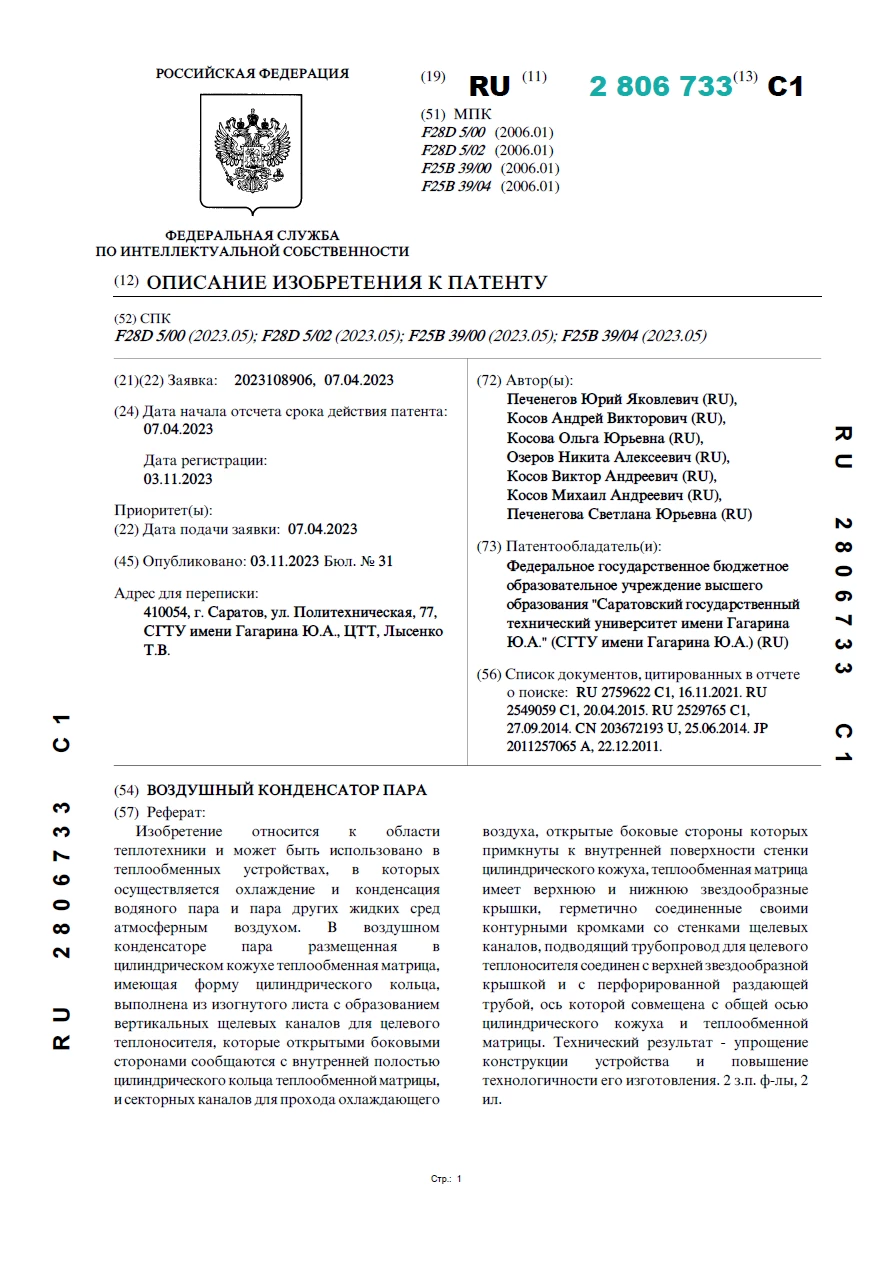

Воздушный конденсатор пара

Воздушный конденсатор пара

Автор: Печенегов Ю. Я., Косов А. В., Косова О. Ю.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к области теплотехники и может быть использовано в теплообменных устройствах, в которых осуществляется охлаждение и конденсация водяного пара и пара других жидких сред атмосферным воздухом. В воздушном конденсаторе пара размещенная в цилиндрическом кожухе теплообменная матрица, имеющая форму цилиндрического кольца, выполнена из изогнутого листа с образованием вертикальных щелевых каналов для целевого теплоносителя, которые открытыми боковыми сторонами сообщаются с внутренней полостью цилиндрического кольца теплообменной матрицы, и секторных каналов для прохода охлаждающего воздуха, открытые боковые стороны которых примкнуты к внутренней поверхности стенки цилиндрического кожуха, теплообменная матрица имеет верхнюю и нижнюю звездообразные крышки, герметично соединенные своими контурными кромками со стенками щелевых каналов, подводящий трубопровод для целевого теплоносителя соединен с верхней звездообразной крышкой и с перфорированной раздающей трубой, ось которой совмещена с общей осью цилиндрического кожуха и теплообменной матрицы. Технический результат – упрощение конструкции устройства и повышение технологичности его изготовления.
