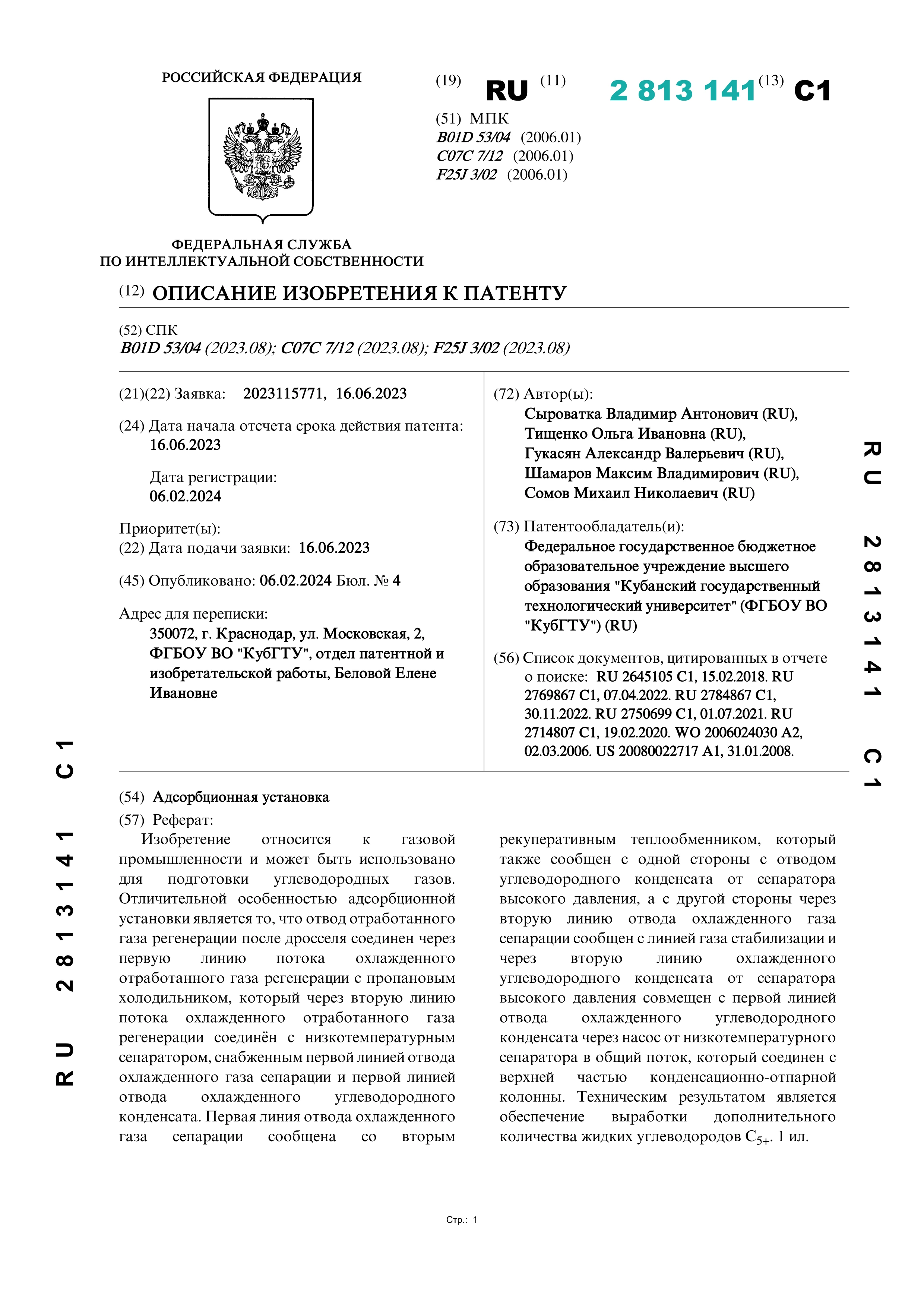

Адсорбционная установка

Автор: Сыроватка В. А, Тищенко О. И., Гукасян А. В.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к газовой промышленности и может быть использовано для подготовки углеводородных газов. Отличительной особенностью адсорбционной установки является то, что отвод отработанного газа регенерации после дросселя соединен через первую линию потока охлажденного отработанного газа регенерации с пропановым холодильником, который через вторую линию потока охлажденного отработанного газа регенерации соединён с низкотемпературным сепаратором, снабженным первой линией отвода охлажденного газа сепарации и первой линией отвода охлажденного углеводородного конденсата. Первая линия отвода охлажденного газа сепарации сообщена со вторым рекуперативным теплообменником, который также сообщен с одной стороны с отводом углеводородного конденсата от сепаратора высокого давления, а с другой стороны через вторую линию отвода охлажденного газа сепарации сообщен с линией газа стабилизации и через вторую линию охлажденного углеводородного конденсата от сепаратора высокого давления совмещен с первой линией отвода охлажденного углеводородного конденсата через насос от низкотемпературного сепаратора в общий поток, который соединен с верхней частью конденсационно-отпарной колонны. Техническим результатом является обеспечение выработки дополнительного количества жидких углеводородов С5+.
