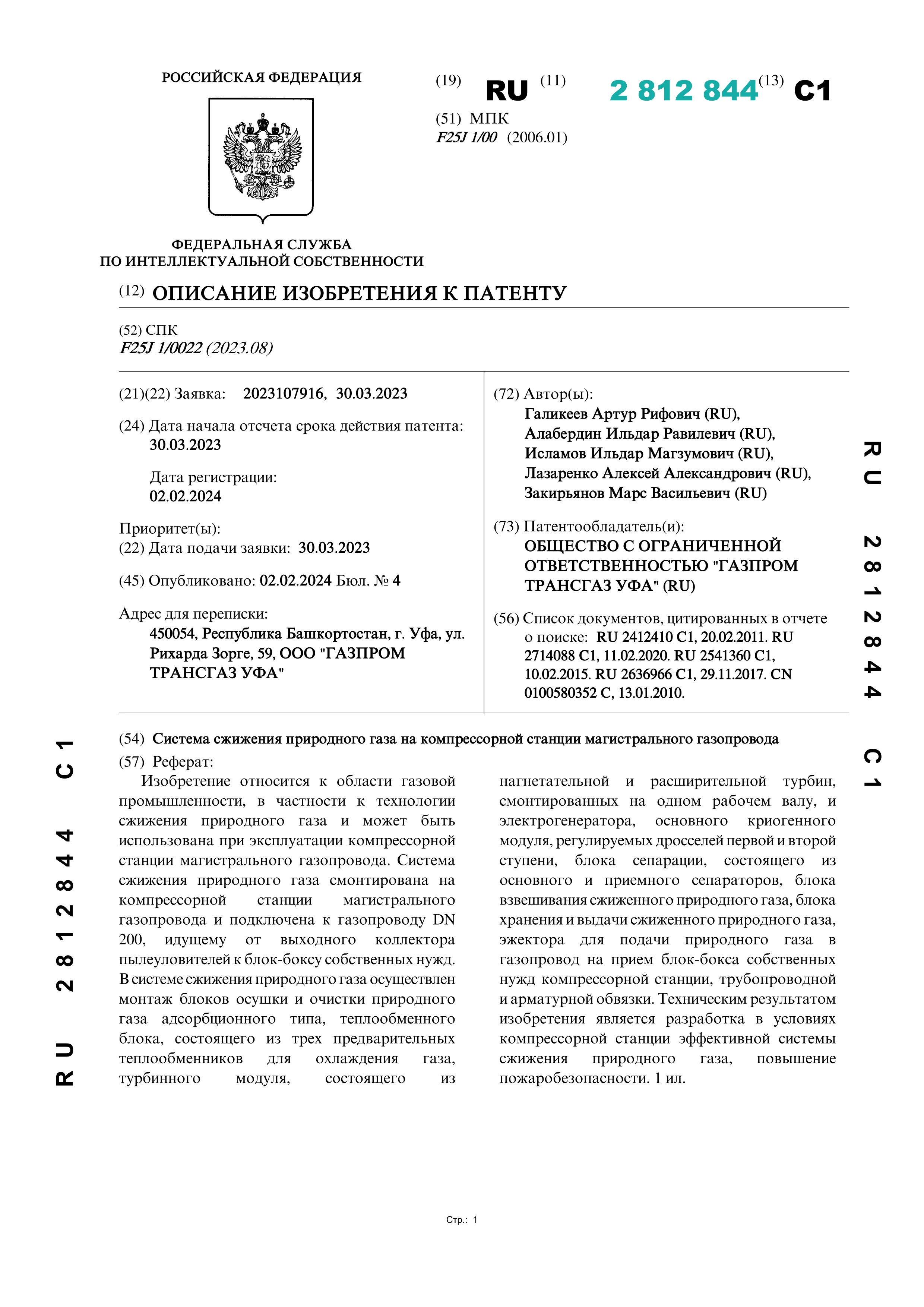

Система сжижения природного газа на компрессорной станции магистрального газопровода

Система сжижения природного газа на компрессорной станции магистрального газопровода

Автор: Галикеев А. Р., Алабердин И. Р., Исламов И. М.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к области газовой промышленности, в частности к технологии сжижения природного газа и может быть использована при эксплуатации компрессорной станции магистрального газопровода. Система сжижения природного газа смонтирована на компрессорной станции магистрального газопровода и подключена к газопроводу DN 200, идущему от выходного коллектора пылеуловителей к блок-боксу собственных нужд. В системе сжижения природного газа осуществлен монтаж блоков осушки и очистки природного газа адсорбционного типа, теплообменного блока, состоящего из трех предварительных теплообменников для охлаждения газа, турбинного модуля, состоящего из смонтированных на одном рабочем валу, и электрогенератора, основного криогенного модуля, регулируемых дросселей первой и второй ступени, блока сепарации, состоящего из основного и приемного сепараторов, блока взвешивания сжиженного природного газа, блока хранения и выдачи сжиженного природного газа, эжектора для подачи природного газа в газопровод на прием блок-бокса собственных нужд компрессорной станции, трубопроводной и арматурной обвязки. Техническим результатом изобретения является разработка в условиях компрессорной станции эффективной системы сжижения природного газа, повышение пожаробезопасности.
