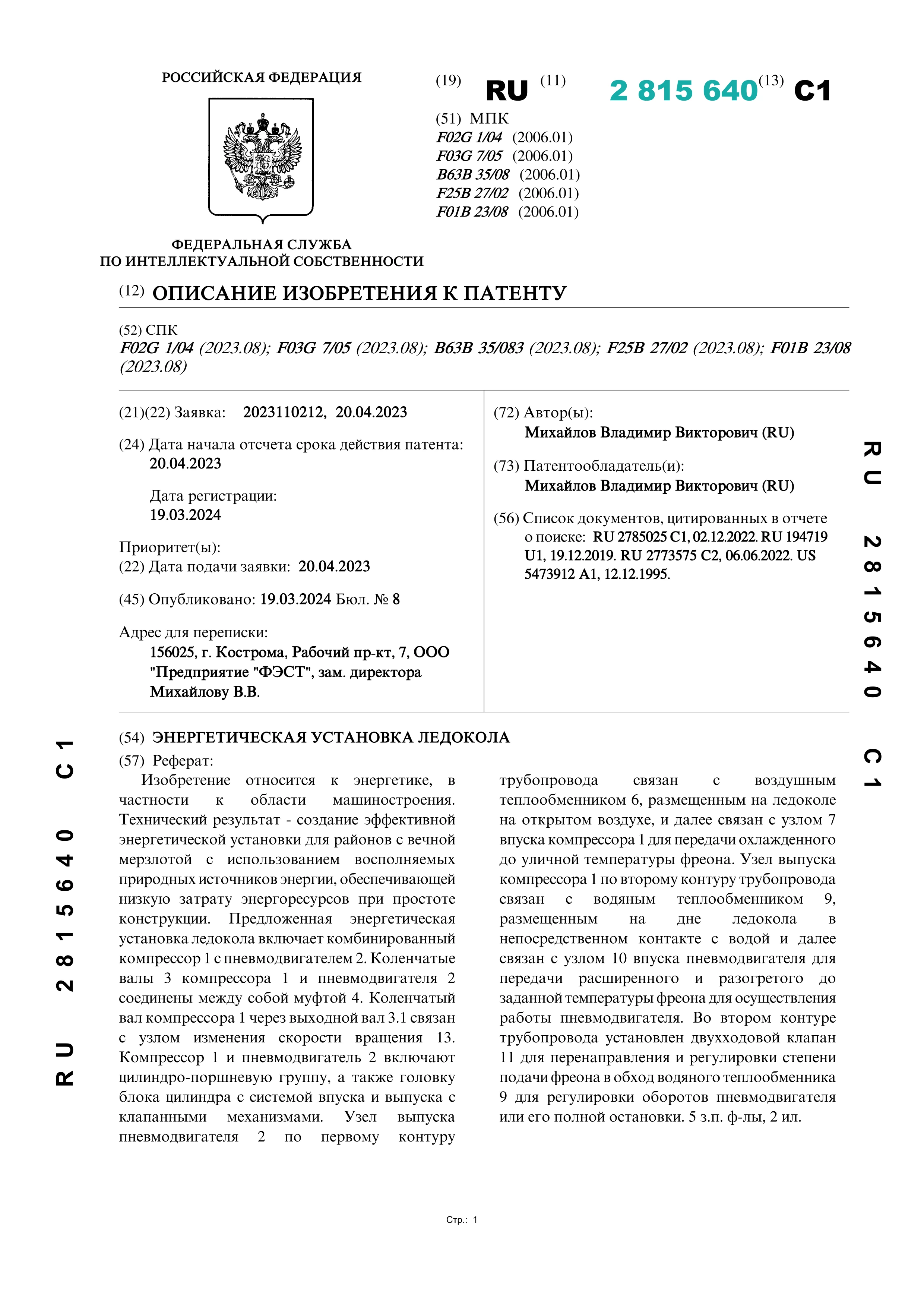

Энергетическая установка ледокола

Энергетическая установка ледокола

Автор: Михайлов В. В.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к энергетике, в частности к области машиностроения. Технический результат - создание эффективной энергетической установки для районов с вечной мерзлотой с использованием восполняемых природных источников энергии, обеспечивающей низкую затрату энергоресурсов при простоте конструкции. Предложенная энергетическая установка ледокола включает комбинированный компрессор 1 с пневмодвигателем 2. Коленчатые валы 3 компрессора 1 и пневмодвигателя 2 соединены между собой муфтой 4. Коленчатый вал компрессора 1 через выходной вал 3.1 связан с узлом изменения скорости вращения 13. Компрессор 1 и пневмодвигатель 2 включают цилиндро-поршневую группу, а также головку блока цилиндра с системой впуска и выпуска с клапанными механизмами. Узел выпуска пневмодвигателя 2 по первому контуру трубопровода связан с теплообменником 6, размещенным на ледоколе на открытом воздухе, и далее связан с узлом 7 впуска компрессора 1 для передачи охлажденного до уличной температуры фреона. Узел выпуска компрессора 1 по второму контуру трубопровода связан с водяным теплообменником 9, размещенным на дне ледокола в непосредственном контакте с водой и далее связан с узлом 10 впуска пневмодвигателя для передачи расширенного и разогретого до заданной температуры фреона для осуществления работы пневмодвигателя. Во втором контуре трубопровода установлен двухходовой клапан 11 для перенаправления и регулировки степени подачи фреона в обход водяного теплообменника 9 для регулировки оборотов пневмодвигателя или его полной остановки.
