Климатическая камера для испытаний крупногабаритных изделий

Климатическая камера для испытаний крупногабаритных изделий

Автор: Велюханов В. И., Капырин П. Д., Корнеев О. А.

Год: 2023Язык: РусскийТип: Патенты

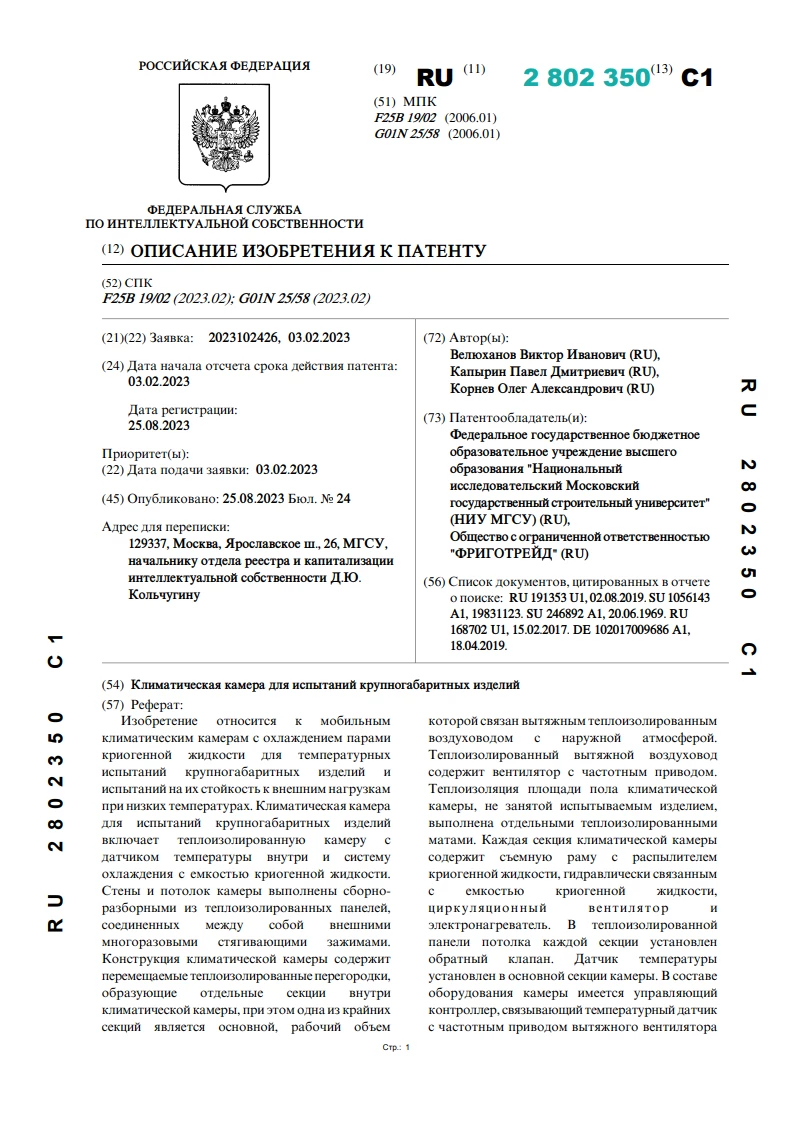

Изобретение относится к мобильным климатическим камерам с охлаждением парами криогенной жидкости для температурных испытаний крупногабаритных изделий и испытаний на их стойкость к внешним нагрузкам при низких температурах. Климатическая камера для испытаний крупногабаритных изделий включает теплоизолированную камеру с датчиком температуры внутри и систему охлаждения с емкостью криогенной жидкости. Стены и потолок камеры выполнены сборно-разборными из теплоизолированных панелей, соединенных между собой внешними многоразовыми стягивающими зажимами. Конструкция климатической камеры содержит перемещаемые теплоизолированные перегородки, образующие отдельные секции внутри климатической камеры, при этом одна из крайних секций является основной, рабочий объем которой связан вытяжным теплоизолированным воздуховодом с наружной атмосферой. Теплоизолированный вытяжной воздуховод содержит вентилятор с частотным приводом. Теплоизоляция площади пола климатической камеры, не занятой испытываемым изделием, выполнена отдельными теплоизолированными матами. Каждая секция климатической камеры содержит съемную раму с распылителем криогенной жидкости, гидравлически связанным с емкостью криогенной жидкости, циркуляционный вентилятор и электронагреватель. В теплоизолированной панели потолка каждой секции установлен обратный клапан. Датчик температуры установлен в основной секции камеры. В составе оборудования камеры имеется управляющий контроллер, связывающий температурный датчик с частотным приводом вытяжного вентилятора воздуховода. Одна из потолочных панелей выполнена с теплоизолированным люком для штока устройства внешнего силового воздействия на испытываемое изделие, а также содержит перемещаемые опоры с низким коэффициентом теплопроводности, и высотой больше толщины теплоизоляционных матов климатической камеры. Нижняя часть опор расположена на полу климатической камеры, а сверху опор размещается испытываемое изделие. Техническим результатом настоящего изобретения является повышение энергоэффективности и универсальности использования климатической камеры.
