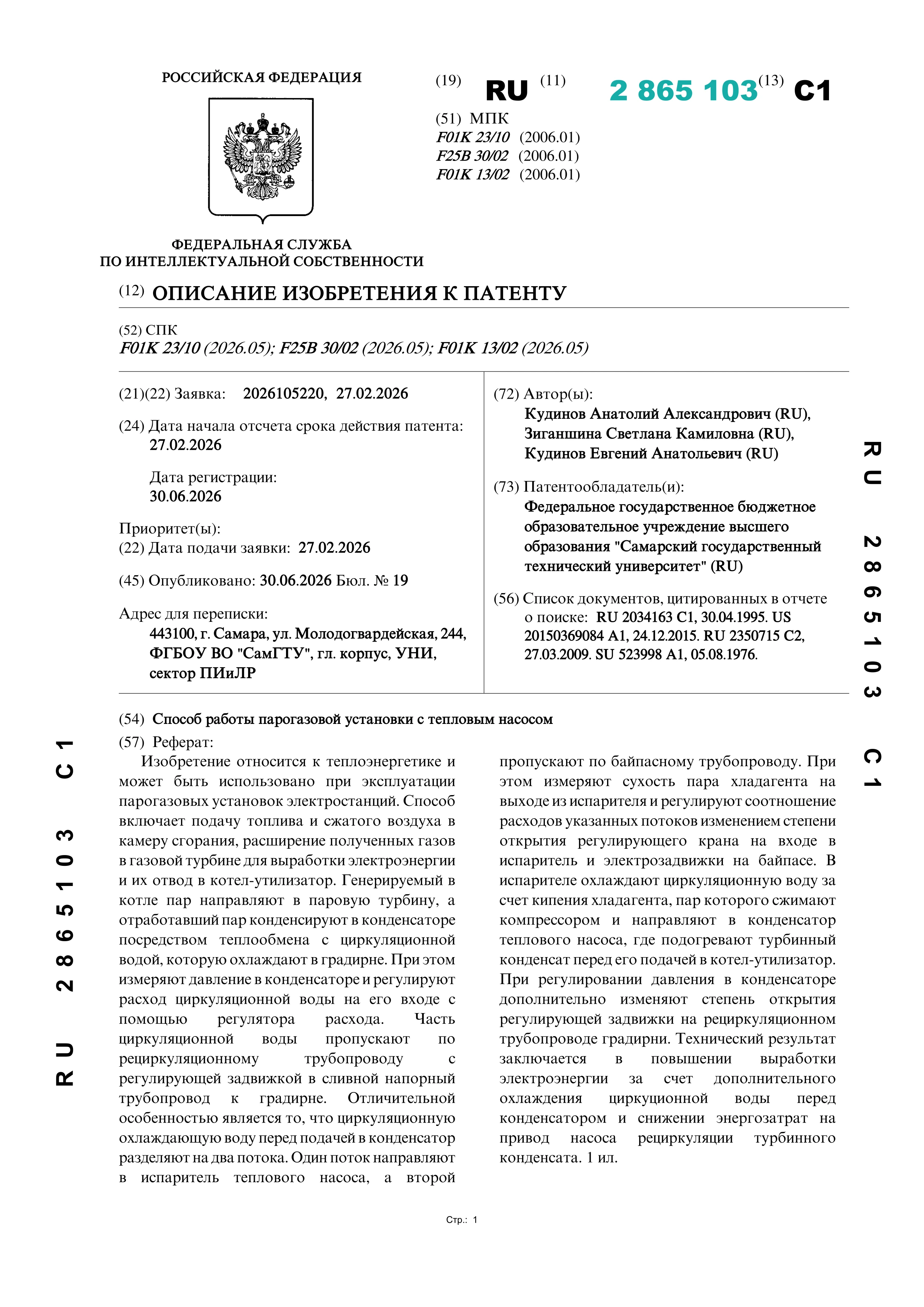

Способ работы парогазовой установки с тепловым насосом

Изобретение относится к теплоэнергетике и может быть использовано при эксплуатации парогазовых установок электростанций. Способ включает подачу топлива и сжатого воздуха в камеру сгорания, расширение полученных газов в газовой турбине для выработки электроэнергии и их отвод в котел-утилизатор. Генерируемый в котле пар направляют в паровую турбину, а отработавший пар конденсируют в конденсаторе посредством теплообмена с циркуляционной водой, которую охлаждают в градирне. При этом измеряют давление в конденсаторе и регулируют расход циркуляционной воды на его входе с помощью регулятора расхода. Часть циркуляционной воды пропускают по рециркуляционному трубопроводу с регулирующей задвижкой в сливной напорный трубопровод к градирне. Отличительной особенностью является то, что циркуляционную охлаждающую воду перед подачей в конденсатор разделяют на два потока. Один поток направляют в испаритель теплового насоса, а второй пропускают по байпасному трубопроводу. При этом измеряют сухость пара хладагента на выходе из испарителя и регулируют соотношение расходов указанных потоков изменением степени открытия регулирующего крана на входе в испаритель и электрозадвижки на байпасе. В испарителе охлаждают циркуляционную воду за счет кипения хладагента, пар которого сжимают компрессором и направляют в конденсатор теплового насоса, где подогревают турбинный конденсат перед его подачей в котел-утилизатор. При регулировании давления в конденсаторе дополнительно изменяют степень открытия регулирующей задвижки на рециркуляционном трубопроводе градирни. Технический результат заключается в повышении выработки электроэнергии за счет дополнительного охлаждения циркуционной воды перед конденсатором и снижении энергозатрат на привод насоса рециркуляции турбинного конденсата.
