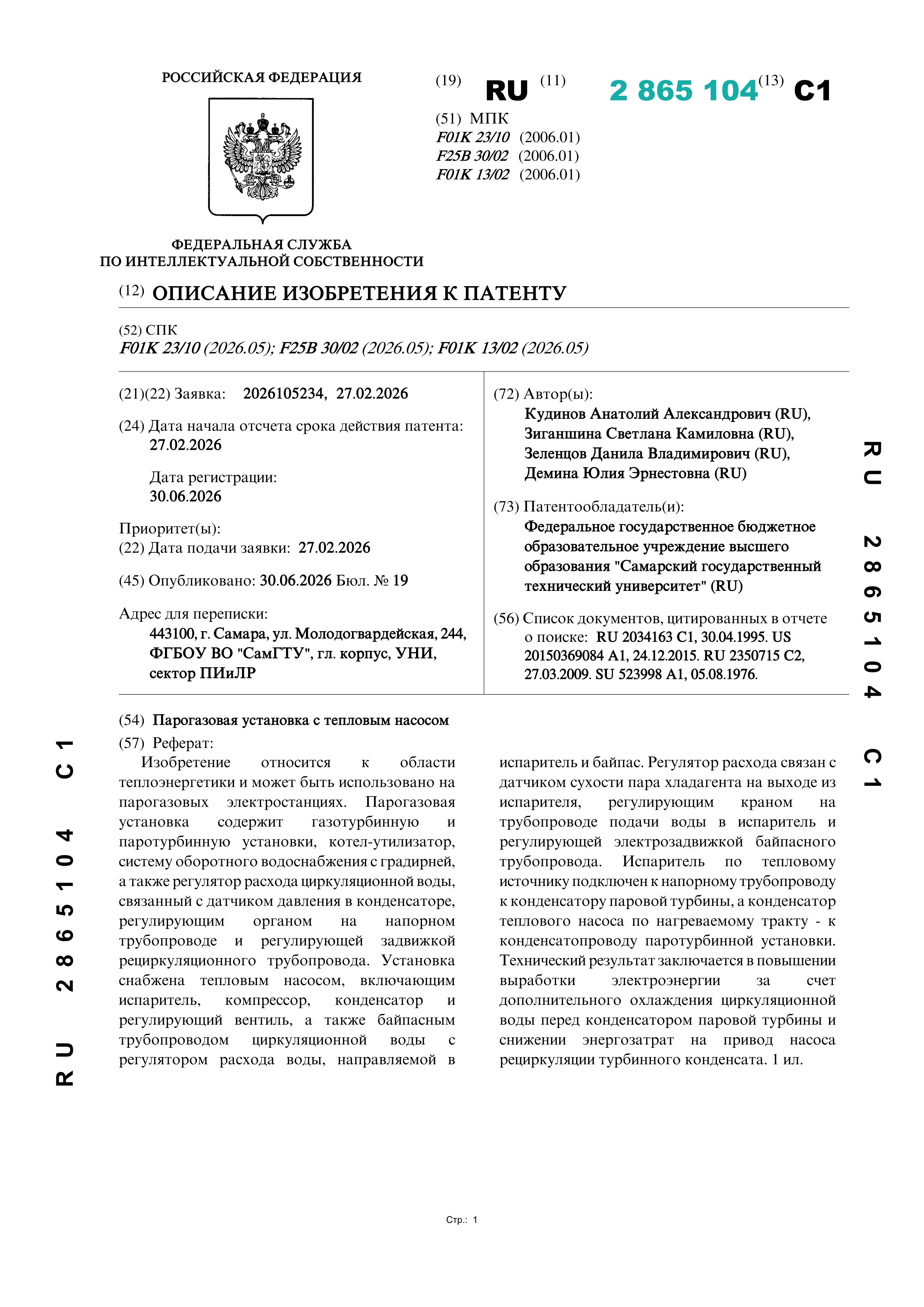

Парогазовая установка с тепловым насосом

Изобретение относится к области теплоэнергетики и может быть использовано на парогазовых электростанциях. Парогазовая установка содержит газотурбинную и паротурбинную установки, котел-утилизатор, систему оборотного водоснабжения с градирней, а также регулятор расхода циркуляционной воды, связанный с датчиком давления в конденсаторе, регулирующим органом на напорном трубопроводе и регулирующей задвижкой рециркуляционного трубопровода. Установка снабжена тепловым насосом, включающим испаритель, компрессор, конденсатор и регулирующий вентиль, а также байпасным трубопроводом циркуляционной воды с регулятором расхода воды, направляемой в испаритель и байпас. Регулятор расхода связан с датчиком сухости пара хладагента на выходе из испарителя, регулирующим краном на трубопроводе подачи воды в испаритель и регулирующей электрозадвижкой байпасного трубопровода. Испаритель по тепловому источнику подключен к напорному трубопроводу к конденсатору паровой турбины, а конденсатор теплового насоса по нагреваемому тракту - к конденсатопроводу паротурбинной установки. Технический результат заключается в повышении выработки электроэнергии за счет дополнительного охлаждения циркуляционной воды перед конденсатором паровой турбины и снижении энергозатрат на привод насоса рециркуляции турбинного конденсата.
