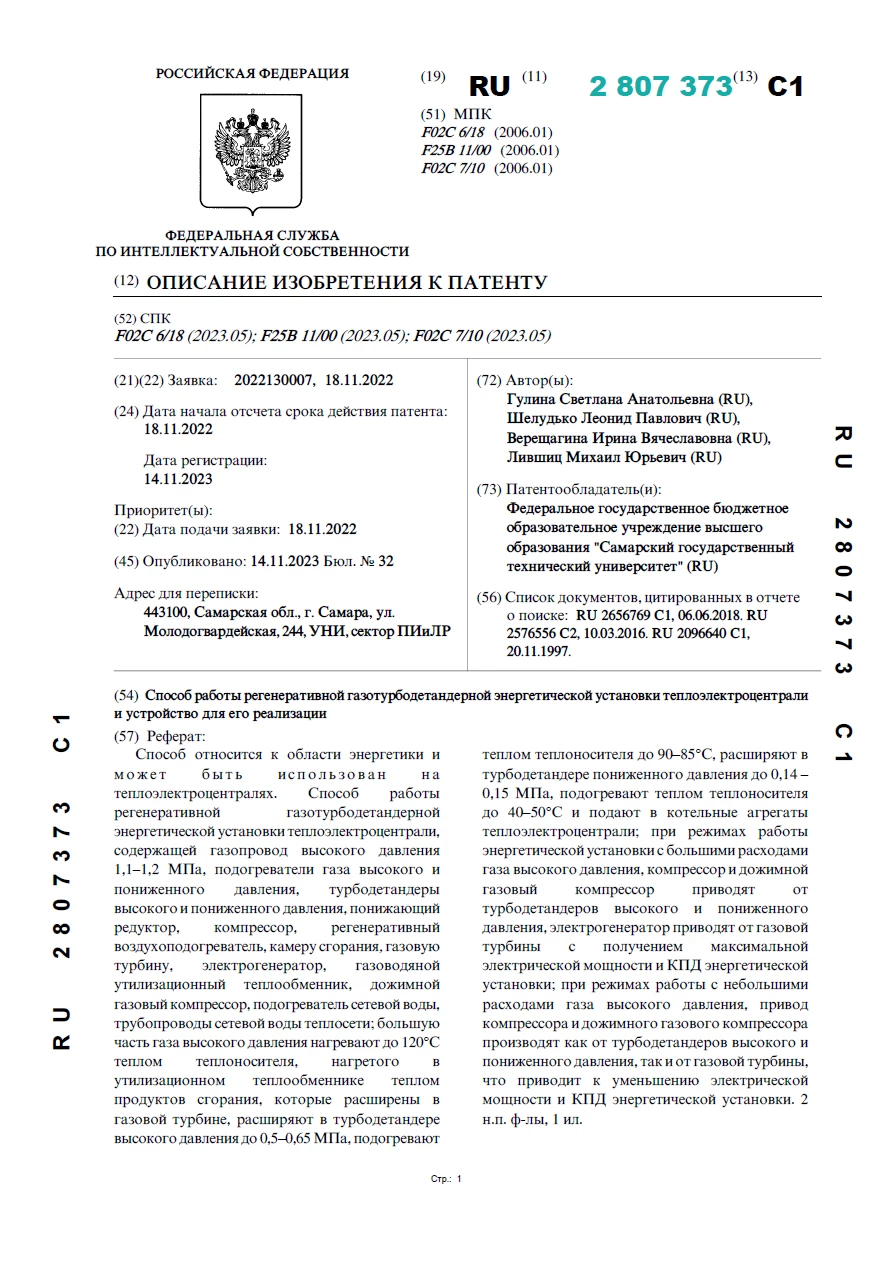

Способ работы регенеративной газотурбодетандерной энергетической установки теплоэлектроцентрали и устройство для его реализации

Способ работы регенеративной газотурбодетандерной энергетической установки теплоэлектроцентрали и устройство для его реализации

Автор: Гулина С. А., Шелудько Л. П., Верещагина И. В.

Год: 2023Язык: РусскийТип: Патенты

Способ относится к области энергетики и может быть использована теплоэлектроцентралях. Способ работы регенеративной газотурбодетандерной энергетической установки теплоэлектроцентрали, содержащей газопровод высокого давления 1,1–1,2 МПа, подогреватели газа высокого и пониженного давления, турбодетандеры высокого и пониженного давления, понижающий редуктор, компрессор, регенеративный воздухоподогреватель, камеру сгорания, газовую турбину, электрогенератор, газоводяной утилизационный теплообменник, дожимной газовый компрессор, подогреватель сетевой воды, трубопроводы сетевой воды теплосети; большую часть газа высокого давления нагревают до 120 °С теплом теплоносителя, нагретого в утилизационном теплообменнике теплом продуктов сгорания, которые расширены в газовой турбине, расширяют в турбодетандере высокого давления до 0,5–0,65 МПа, подогревают теплом теплоносителя до 90–85 °С, расширяют в турбодетандере пониженного давления до 0,14–0,15 МПа, подогревают теплом теплоносителя до 40–50 °С и подают в котельные агрегаты теплоэлектроцентрали; при режимах работы энергетической установки с большими расходами газа высокого давления, компрессор и дожимной газовый компрессор приводят от турбодетандеров высокого и пониженного давления, электрогенератор приводят от газовой турбины с получением максимальной электрической мощности и КПД энергетической установки; при режимах работы с небольшими расходами газа высокого давления, привод компрессора и дожимного газового компрессора производят как от турбодетандеров высокого и пониженного давления, так и от газовой турбины, что приводит к уменьшению электрической мощности и КПД энергетической установки.
