Устройство для исследования температурных зависимостей различных сред

Устройство для исследования температурных зависимостей различных сред

Автор: Стоянова Т. В., Томаев В. В., Шарапов А. Г.

Год: 2023Язык: РусскийТип: Патенты

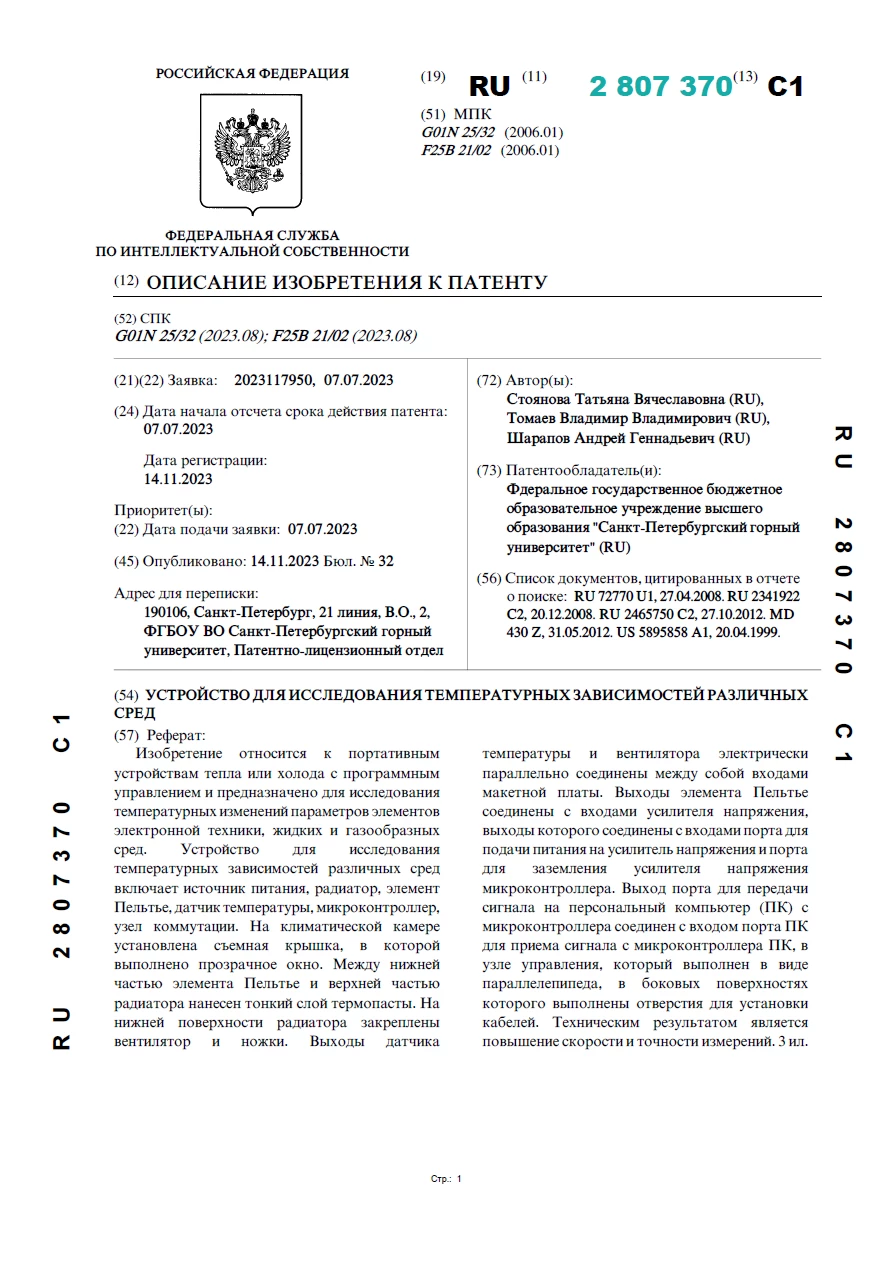

Изобретение относится к портативным устройствам тепла или холода с программным управлением и предназначено для исследования температурных изменений параметров элементов электронной техники, жидких и газообразных сред. Устройство для исследования температурных зависимостей различных сред включает источник питания, радиатор, элемент Пельтье, датчик температуры, микроконтроллер, узел коммутации. На климатической камере установлена съемная крышка, в которой выполнено прозрачное окно. Между нижней частью элемента Пельтье и верхней частью радиатора нанесен тонкий слой термопасты. На нижней поверхности радиатора закреплены вентилятор и ножки. Выходы датчика температуры и вентилятора электрически параллельно соединены между собой входами макетной платы. Выходы элемента Пельтье соединены с входами усилителя напряжения, выходы которого соединены с входами порта для подачи питания на усилитель напряжения и порта для заземления усилителя напряжения микроконтроллера. Выход порта для передачи сигнала на персональный компьютер (ПК) с микроконтроллера соединен с входом порта ПК для приема сигнала с микроконтроллера ПК, в узле управления, который выполнен в виде параллелепипеда, в боковых поверхностях которого выполнены отверстия для установки кабелей. Техническим результатом является повышение скорости и точности измерений.
