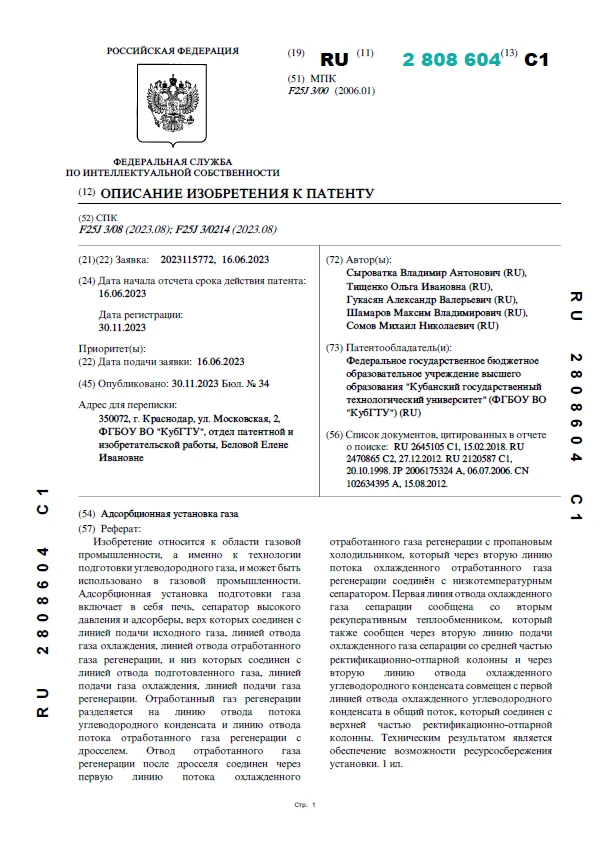

Адсорбционная установка газа

Адсорбционная установка газа

Автор: Сыроватка В. А., Тищенко О. И., Гукасян А. В.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к области газовой промышленности, а именно к технологии подготовки углеводородного газа, и может быть использовано в газовой промышленности. Адсорбционная установка подготовки газа включает в себя печь, сепаратор высокого давления и адсорберы, верх которых соединен с линией подачи исходного газа, линией отвода газа охлаждения, линией отвода отработанного газа регенерации, и низ которых соединен с линией отвода подготовленного газа, линией подачи газа охлаждения, линией подачи газа регенерации. Отработанный газ регенерации разделяется на линию отвода потока углеводородного конденсата и линию отвода потока отработанного газа регенерации с дросселем. Отвод отработанного газа регенерации после дросселя соединен через первую линию потока охлажденного отработанного газа регенерации с пропановым холодильником, который через вторую линию потока охлажденного отработанного газа регенерации соединён с низкотемпературным сепаратором. Первая линия отвода охлажденного газа сепарации сообщена со вторым рекуперативным теплообменником, который также сообщен через вторую линию подачи охлажденного газа сепарации со средней частью ректификационно-отпарной колонны и через вторую линию отвода охлажденного углеводородного конденсата совмещен с первой линией отвода охлажденного углеводородного конденсата в общий поток, который соединен с верхней частью ректификационно-отпарной колонны. Техническим результатом является обеспечение возможности ресурсосбережения установки.
