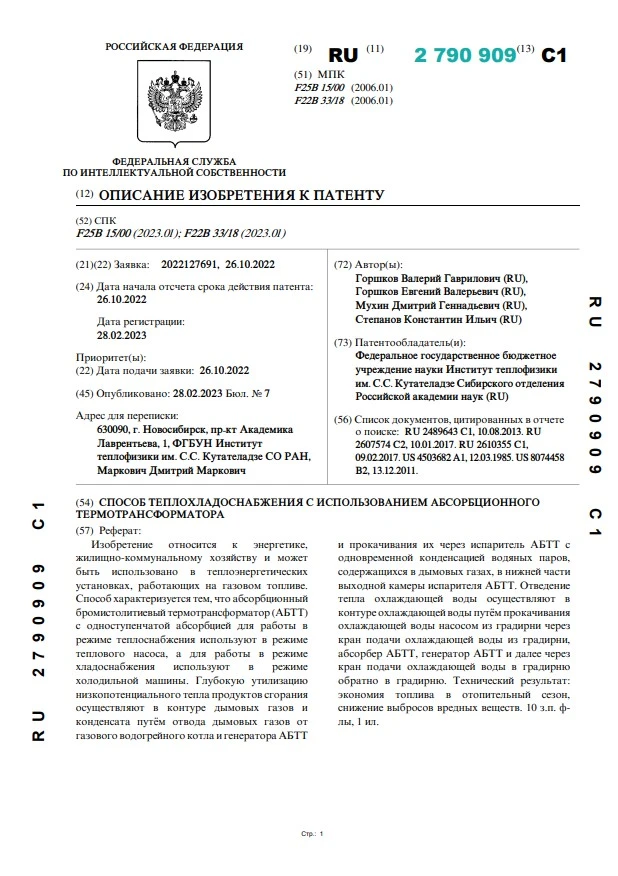

Способ теплохладоснабжения с использованием абсорбционного термотрансформатора

Автор: Горшков В.Г, Горшков Е.В., Мухин Д.Г., Степанов К.И.

Год: 2023Язык: РусскийТип: Патенты
Изобретение относится к энергетике, жилищно-коммунальному хозяйству и может быть использовано в теплоэнергетических установках, работающих на газовом топливе. Способ характеризуется тем, что абсорбционный бромистолитиевый термотрансформатор (АБТТ) с одноступенчатой абсорбцией для работы в режиме теплоснабжения используют в режиме теплового насоса, а для работы в режиме хладоснабжения используют в режиме холодильной машины. Глубокую утилизацию низкопотенциального тепла продуктов сгорания осуществляют в контуре дымовых газов и конденсата путём отвода дымовых газов от газового водогрейного котла и генератора АБТТ и прокачивания их через испаритель АБТТ с одновременной конденсацией водяных паров, содержащихся в дымовых газах, в нижней части выходной камеры испарителя АБТТ. Отведение тепла охлаждающей воды осуществляют в контуре охлаждающей воды путём прокачивания охлаждающей воды насосом из градирни через кран подачи охлаждающей воды из градирни, абсорбер АБТТ, генератор АБТТ и далее через кран подачи охлаждающей воды в градирню обратно в градирню. Технический результат: экономия топлива в отопительный сезон, снижение выбросов вредных веществ.
