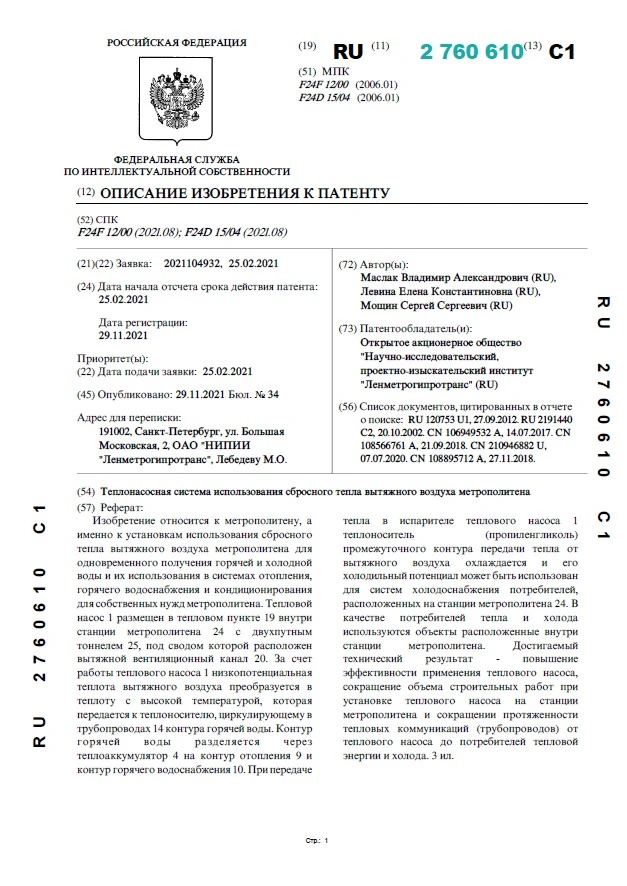

Теплонасосная система использования сбросного тепла вытяжного воздуха метрополитена

Автор: Маслак В.А., Левина Е.К., Мощин С.С.

Год: 2021Язык: РусскийТип: Патенты
Изобретение относится к метрополитену, а именно к установкам использования сбросного тепла вытяжного воздуха метрополитена для одновременного получения горячей и холодной воды и их использования в системах отопления, горячего водоснабжения и кондиционирования для собственных нужд метрополитена. Тепловой насос 1 размещен в тепловом пункте 19 внутри станции метрополитена 24 с двухпутным тоннелем 25, под сводом которой расположен вытяжной вентиляционный канал 20. За счет работы теплового насоса 1 низкопотенциальная теплота вытяжного воздуха преобразуется в теплоту с высокой температурой, которая передается к теплоносителю, циркулирующему в трубопроводах 14 контура горячей воды. Контур горячей воды разделяется через теплоаккумулятор 4 на контур отопления 9 и контур горячего водоснабжения 10. При передаче тепла в испарителе теплового насоса 1 теплоноситель (пропиленгликоль) промежуточного контура передачи тепла от вытяжного воздуха охлаждается и его холодильный потенциал может быть использован для систем холодоснабжения потребителей, расположенных на станции метрополитена 24. В качестве потребителей тепла и холода используются объекты расположенные внутри станции метрополитена. Достигаемый технический результат – повышение эффективности применения теплового насоса, сокращение объема строительных работ при установке теплового насоса на станции метрополитена и сокращении протяженности тепловых коммуникаций (трубопроводов) от теплового насоса до потребителей тепловой энергии и холода.
