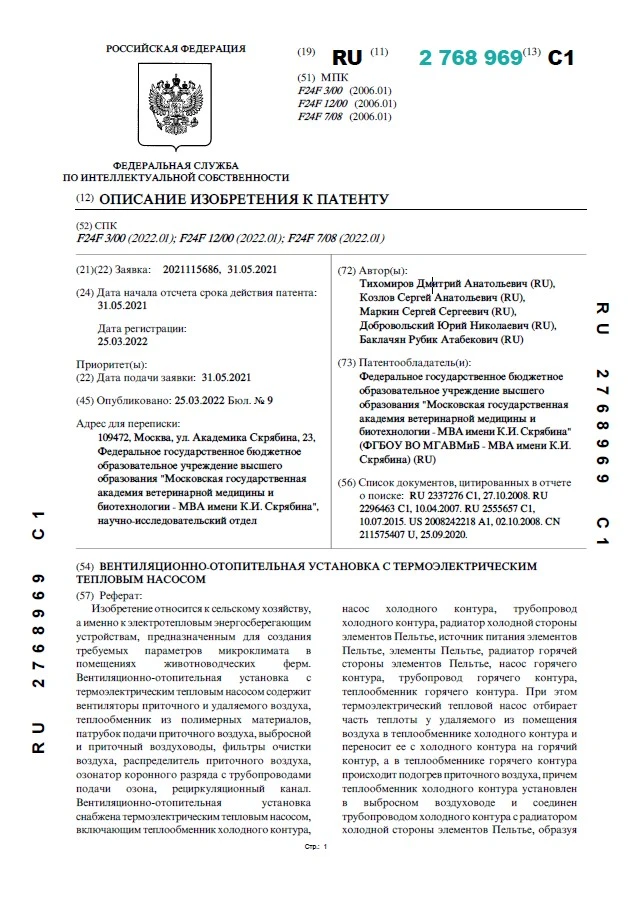

Вентиляционно-отопительная установка с термоэлектрическим тепловым насосом

Автор: Тихомиров Д.А., Козлов С.А., Маркин С.С., Добровольский Ю.Н.

Год: 2022Язык: РусскийТип: Патенты

Изобретение относится к сельскому хозяйству, а именно к электротепловым энергосберегающим устройствам, предназначенным для создания требуемых параметров микроклимата в помещениях животноводческих ферм. Вентиляционно-отопительная установка с термоэлектрическим тепловым насосом содержит вентиляторы приточного и удаляемого воздуха, теплообменник из полимерных материалов, патрубок подачи приточного воздуха, выбросной и приточный воздуховоды, фильтры очистки воздуха, распределитель приточного воздуха, озонатор коронного разряда с трубопроводами подачи озона, рециркуляционный канал.

Вентиляционно-отопительная установка снабжена термоэлектрическим тепловым насосом, включающим теплообменник холодного контура, насос холодного контура, трубопровод холодного контура, радиатор холодной стороны элементов Пельтье, источник питания элементов Пельтье, элементы Пельтье, радиатор горячей стороны элементов Пельтье, насос горячего контура, трубопровод горячего контура, теплообменник горячего контура. При этом термоэлектрический тепловой насос отбирает часть теплоты у удаляемого из помещения воздуха в теплообменнике холодного контура и переносит ее с холодного контура на горячий контур, а в теплообменнике горячего контура происходит, подогрев приточного воздуха, причем теплообменник холодного контура установлен в выбросном воздуховоде и соединен трубопроводом холодного контура с радиатором холодной стороны элементов Пельтье, образуя замкнутый холодный контур, по которому при помощи насоса холодного контура циркулирует теплоноситель, а теплообменник горячего контура установлен в патрубке подачи приточного воздуха и соединен трубопроводом горячего контура с радиатором горячей стороны элементов Пельтье, образуя замкнутый горячий контур, по которому при помощи насоса горячего контура циркулирует теплоноситель. Технический результат заключается в снижении энергозатрат на подогрев приточного вентиляционного воздуха в отопительный период года. 1 ил.
