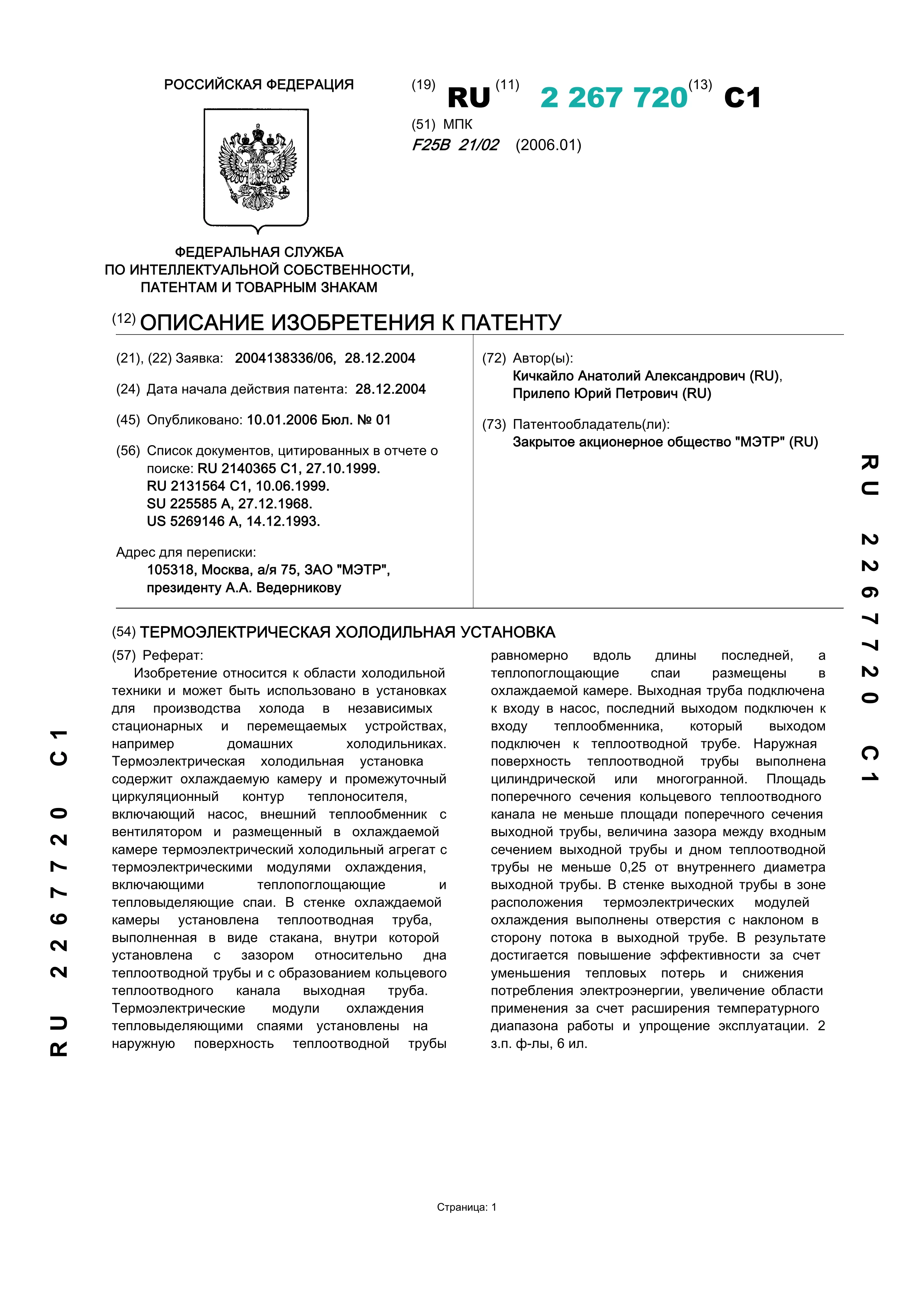

Термоэлектрическая холодильная установка

Термоэлеектрическая холодильная установка

Автор: Кичкайло А. А., Прилепо Ю. П.

Год: 2004Язык: РусскийТип: Патенты

Изобретение относится к области холодильной техники и может быть использовано в установках для производства холода в независимых стационарных и перемещаемых устройствах, например домашних холодильниках. Термоэлектрическая холодильная установка содержит охлаждаемую камеру и промежуточный циркуляционный контур теплоносителя, включающий насос, внешний теплообменник с вентилятором и размещенный в охлаждаемой камере термоэлектрический холодильный агрегат с термоэлектрическими модулями охлаждения, включающими теплопоглощающие и тепловыделяющие спаи. В стенке охлаждаемой камеры установлена теплоотводная труба, выполненная в виде стакана, внутри которой установлена с зазором относительно дна теплоотводной трубы и с образованием кольцевого теплоотводного канала выходная труба. Термоэлектрические модули охлаждения тепловыделяющими спаями установлены на наружную поверхность теплоотводной трубы равномерно вдоль длины последней, а теплопоглощающие спаи размещены в охлаждаемой камере. Выходная труба подключена к входу в насос, последний выходом подключен к входу теплообменника, который выходом подключен к теплоотводной трубе. Наружная поверхность теплоотводной трубы выполнена цилиндрической или многогранной. Площадь поперечного сечения кольцевого теплоотводного канала не меньше площади поперечного сечения выходной трубы, величина зазора между входным сечением выходной трубы и дном теплоотводной трубы не меньше 0,25 от внутреннего диаметра выходной трубы. В стенке выходной трубы в зоне расположения термоэлектрических модулей охлаждения выполнены отверстия с наклоном в сторону потока в выходной трубе. В результате достигается повышение эффективности за счет уменьшения тепловых потерь и снижения потребления электроэнергии, увеличение области применения за счет расширения температурного диапазона работы и упрощение эксплуатации.
