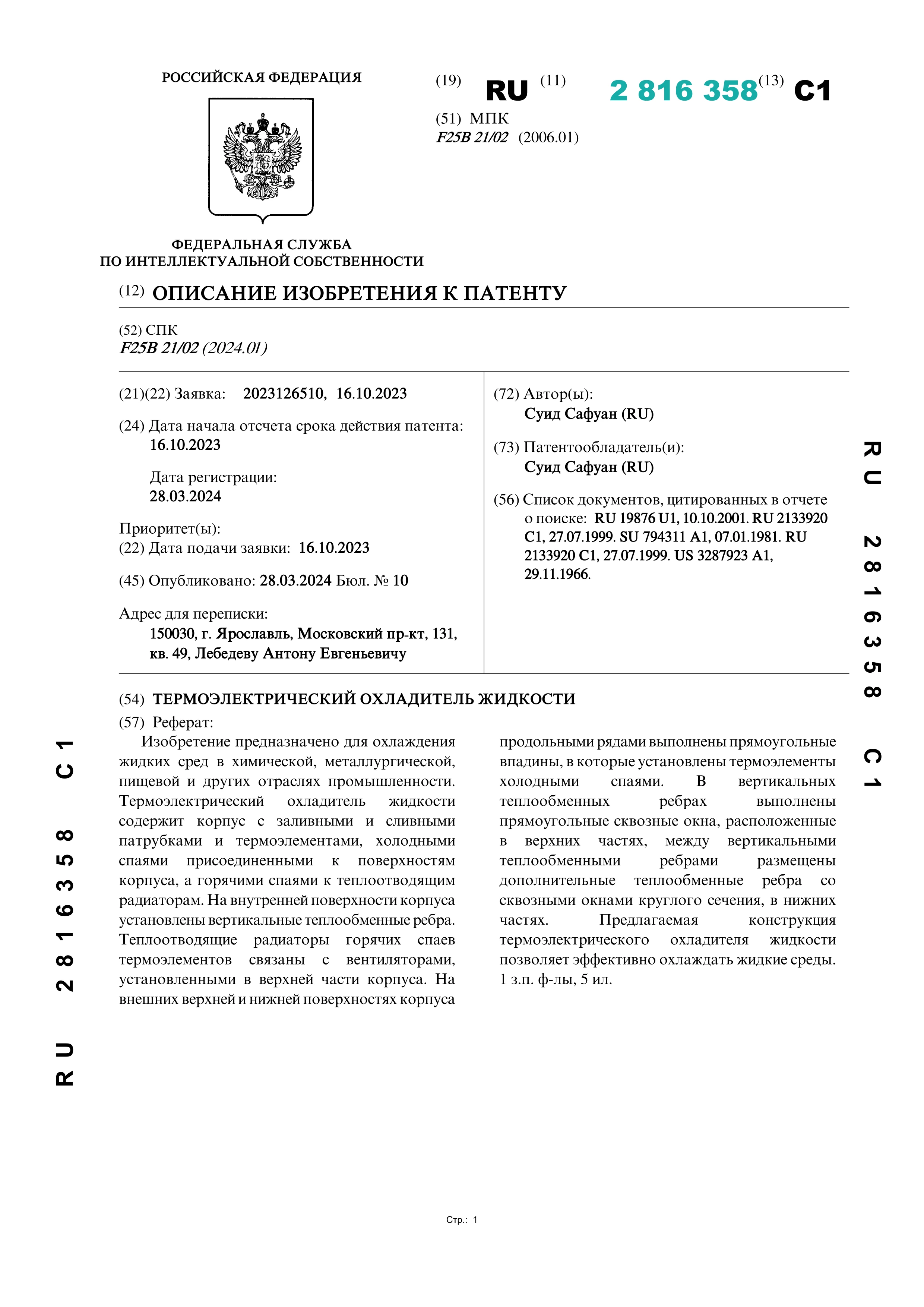

Термоэлектрический охладитель жидкости

Автор: Сунд С.

Год: 2023Язык: РусскийТип: Патенты

Изобретение предназначено для охлаждения жидких сред в химической, металлургической, пищевой и других отраслях промышленности. Термоэлектрический охладитель жидкости содержит корпус с заливными и сливными патрубками и термоэлементами, холодными спаями присоединенными к поверхностям корпуса, а горячими спаями к теплоотводящим радиаторам. На внутренней поверхности корпуса установлены вертикальные теплообменные ребра. Теплоотводящие радиаторы горячих спаев термоэлементов связаны с вентиляторами, установленными в верхней части корпуса. На внешних верхней и нижней поверхностях корпуса продольными рядами выполнены прямоугольные впадины, в которые установлены термоэлементы холодными спаями. В вертикальных теплообменных ребрах выполнены прямоугольные сквозные окна, расположенные в верхних частях, между вертикальными теплообменными ребрами размещены дополнительные теплообменные ребра со сквозными окнами круглого сечения, в нижних частях. Предлагаемая конструкция термоэлектрического охладителя жидкости позволяет эффективно охлаждать жидкие среды.
