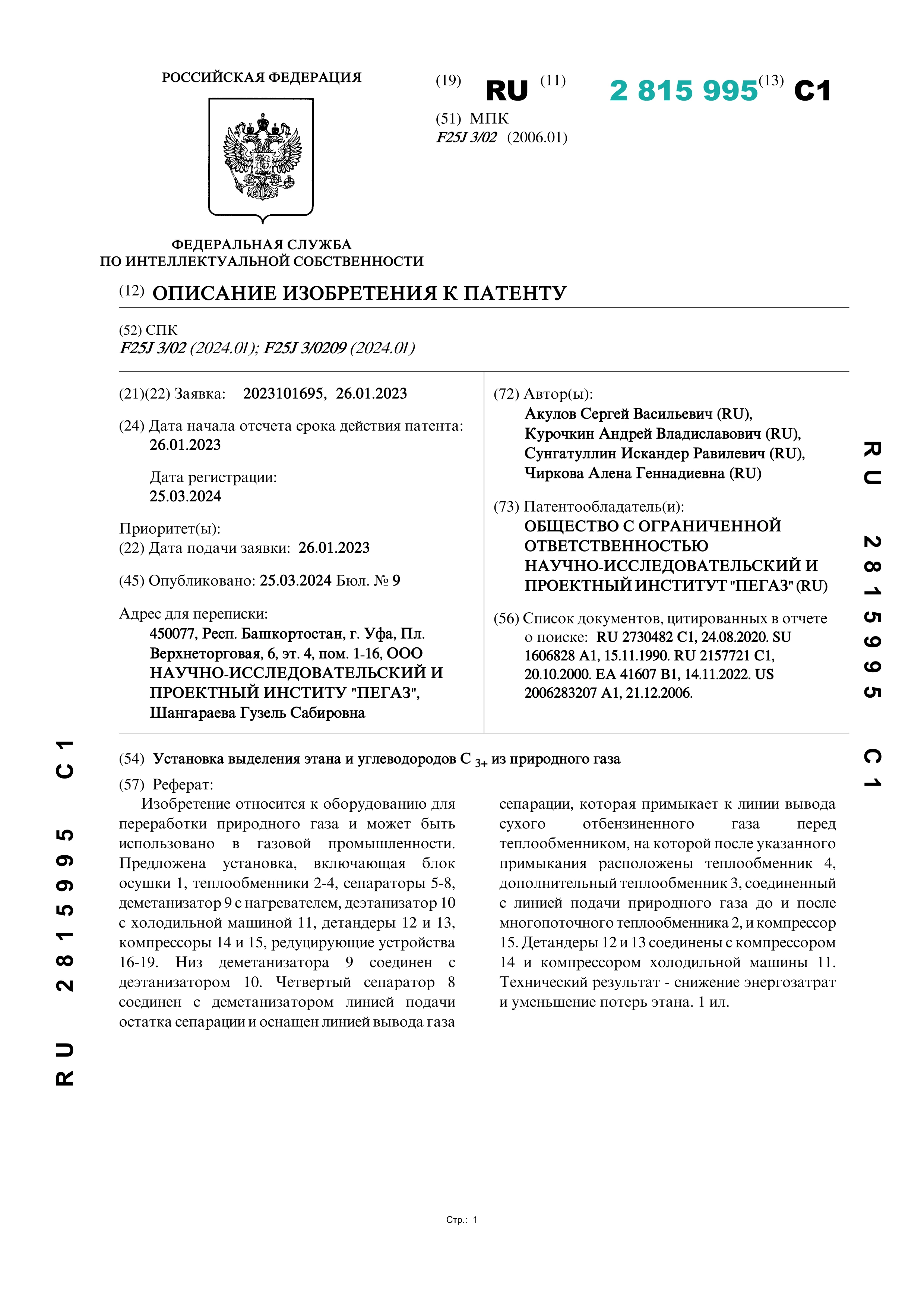

Установка выделения этана и углеводородов С 3+ из природного газа

Установка выделения этана и углеводородов С 3+ из природного газа

Автор: Акулов С. В., Курочкин А. В., Сингатуллин И. Р.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к оборудованию для переработки природного газа и может быть использовано в газовой промышленности. Предложена установка, включающая блок осушки 1, теплообменники 2-4, сепараторы 5-8, деметанизатор 9 с нагревателем, деэтанизатор 10 с холодильной машиной 11, детандеры 12 и 13, компрессоры 14 и 15, редуцирующие устройства 16-19. Низ деметанизатора 9 соединен с деэтанизатором 10. Четвертый сепаратор 8 соединен с деметанизатором линией подачи остатка сепарации и оснащен линией вывода газа сепарации, которая примыкает к линии вывода сухого отбензиненного газа перед теплообменником, на которой после указанного примыкания расположены теплообменник 4, дополнительный теплообменник 3, соединенный с линией подачи природного газа до и после многопоточного теплообменника 2, и компрессор 15. Детандеры 12 и 13 соединены с компрессором 14 и компрессором холодильной машины 11. Технический результат - снижение энергозатрат и уменьшение потерь этана.
