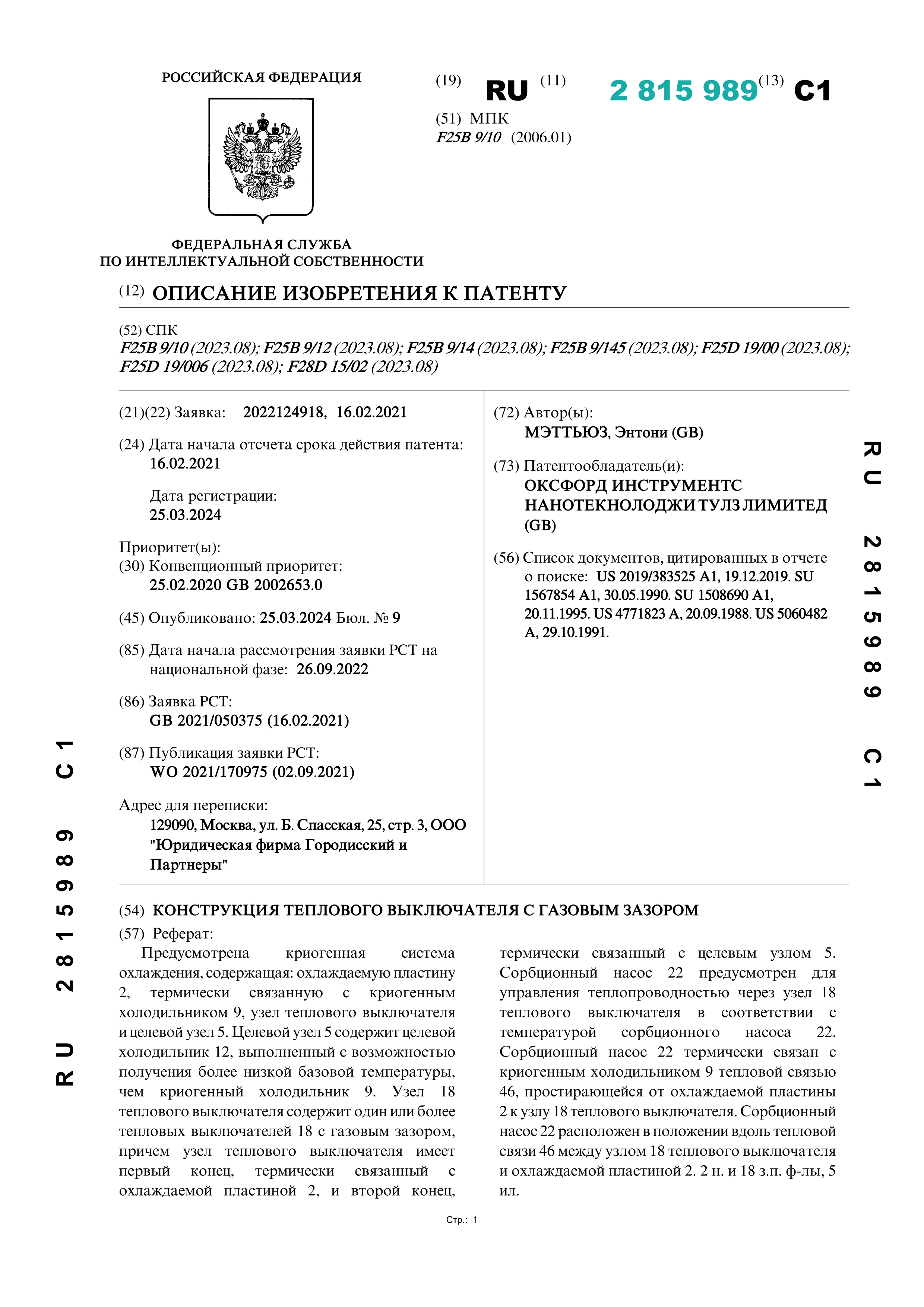

Конструкция теплового выключателя с газовым зазором

Конструкция теплового выключателя с газовым зазором

Автор: Мэттьюз Э.

Год: 2021Язык: РусскийТип: Патенты

Предусмотрена криогенная система охлаждения, содержащая: охлаждаемую пластину 2, термически связанную с криогенным холодильником 9, узел теплового выключателя и целевой узел 5. Целевой узел 5 содержит целевой холодильник 12, выполненный с возможностью получения более низкой базовой температуры, чем криогенный холодильник 9. Узел 18 теплового выключателя содержит один или более тепловых выключателей 18 с газовым зазором, причем узел теплового выключателя имеет первый конец, термически связанный с охлаждаемой пластиной 2, и второй конец, термически связанный с целевым узлом 5. Сорбционный насос 22 предусмотрен для управления теплопроводностью через узел 18 теплового выключателя в соответствии с температурой сорбционного насоса 22. Сорбционный насос 22 термически связан с криогенным холодильником 9 тепловой связью 46, простирающейся от охлаждаемой пластины 2 к узлу 18 теплового выключателя. Сорбционный насос 22 расположен в положении вдоль тепловой связи 46 между узлом 18 теплового выключателя и охлаждаемой пластиной 2.
