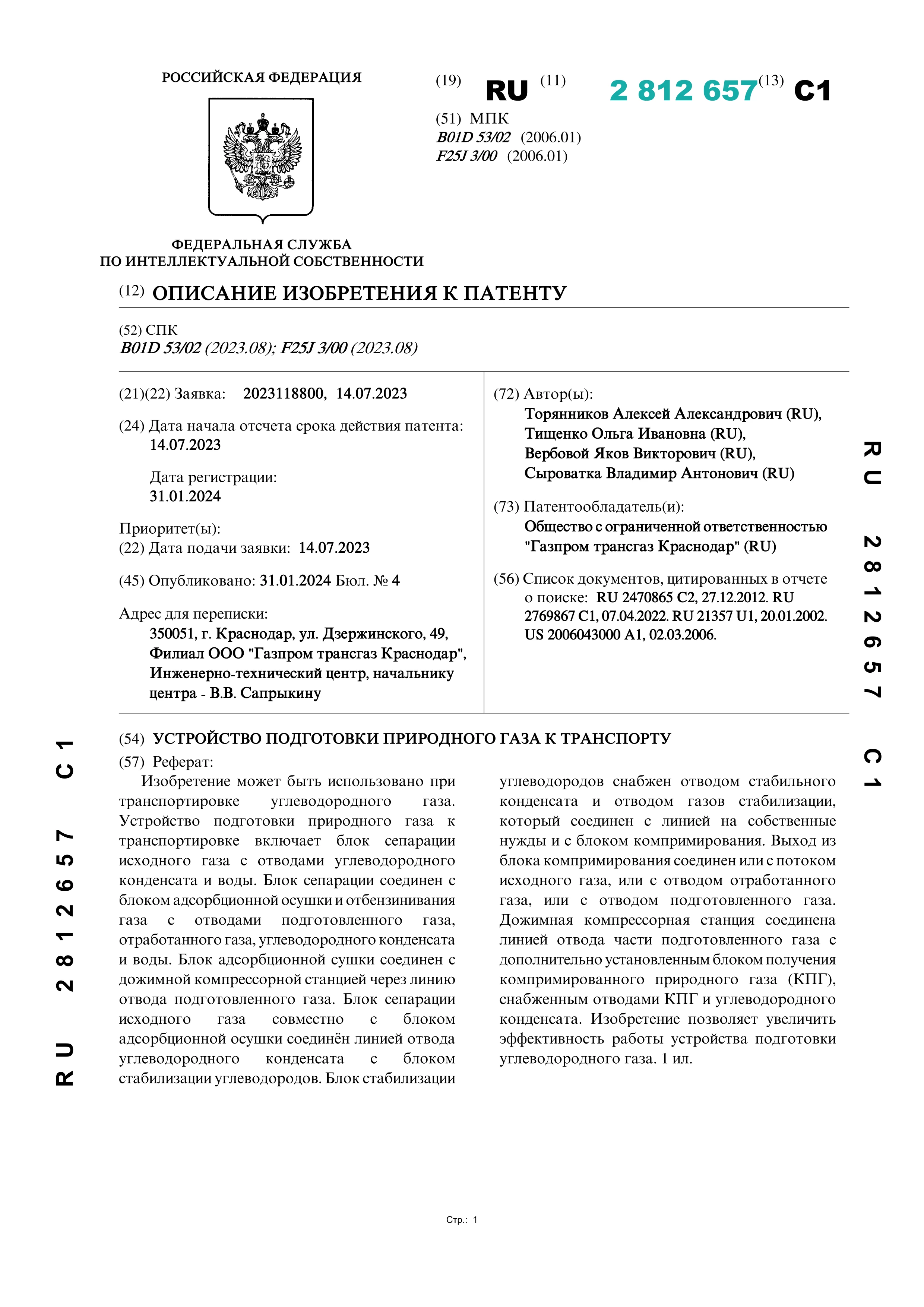

Устройство подготовки природного газа к транспорту

Устройство подготовки природного газа к транспорту

Автор: Торянников А. А., Тищенко О. И., Вербовой Я. В.

Год: 2023Язык: РусскийТип: Патенты

Изобретение может быть использовано при транспортировке углеводородного газа. Устройство подготовки природного газа к транспортировке включает блок сепарации исходного газа с отводами углеводородного конденсата и воды. Блок сепарации соединен с блоком адсорбционной осушки и отбензинивания газа с отводами подготовленного газа, отработанного газа, углеводородного конденсата и воды. Блок адсорбционной сушки соединен с дожимной компрессорной станцией через линию отвода подготовленного газа. Блок сепарации исходного газа совместно с блоком адсорбционной осушки соединён линией отвода углеводородного конденсата с блоком стабилизации углеводородов. Блок стабилизации конденсата и отводом газов стабилизации, который соединен с линией на собственные нужды и с блоком компримирования. Выход из блока компримирования соединен или с потоком исходного газа, или с отводом отработанного газа, или с отводом подготовленного газа. Дожимная компрессорная станция соединена линией отвода части подготовленного газа с дополнительно установленным блоком получения компримированного природного газа (КПГ), снабженным отводами КПГ и углеводородного конденсата. Изобретение позволяет увеличить эффективность работы устройства подготовки углеводородного газа.
